地理空间库
1.概述
UXGIS插件是基于UXDB针对空间数据存储和操作的扩展。该扩展可以有效的将空间数据类型、空间索引和空间函数组合在一起，提供了灵活的结构用于优化性能和分析。
UXGIS的主要功能如下：
- 以插件的形式对底层数据库的扩展。
- 通过SQL语言操纵空间数据。
- 支持点、线、面、栅格等空间数据类型。
- 提供B-tree、R-tree等空间索引。
- 提供转换、管理、检索、比较等空间函数。
UXGIS使用场景为海量GIS数据的高效存储，丰富的数据类型和多样的数据处理
UXDB支持以OpenGIS标准来组织、构建GIS数据，包括点、（多）线段、曲线、多边形、椭圆等基本数据类型、多维数据类型和集合数据类型。UXDB提供了OpenGIS标准下对地理信息数据类型的多种处理函数。同时，UXDB提供了针对GIS数据的索引系统，大幅提升了数据处理的能力。
2.UXGIS安装
本章节详细介绍了安装UXGIS的步骤。
2.1.安装UXGIS
安装3.0.1版本的UXGIS，步骤如下：
-
联系优炫技术人员获取UXGIS-lnux-v3.01.tar.bz2压缩包。
-
创建UXGIS_media目录，将UXGIS安装包移至该目录下，并解压。
mkdir ~/UXGIS_media cp /mnt/hgfs/Tols_UXDB_201027/UXGIS-lnux-v3.01.tar.bz2 ~/UXGIS_media/ cd ~/UXGIS_media tar -jxvf UXGIS-lnux-v3.01.tar.bz2cd UXGIS-lnux-v3.01 cd UXGIS-linux-v3.0.1/ ./install.sh !!
2.2.创建扩展
UXGIS在使用之前，需要创建如下扩展。
CREATE EXTENSION UXGIS;
CREATE EXTENSION fuzzystrmatch;
CREATE EXTENSION UXGIS_sfcgal;
CREATE EXTENSION UXGIS_topology;
CREATE EXTENSION UXGIS_tiger_geocoder;
CREATE EXTENSION address_standardizer;
CREATE EXTENSION address_standardizer_data_us;
3.数据管理和查询
3.1.GIS对象
由UXGIS的支持的GIS对象是OpenGIS Consortium(OGC)定义的GIS“简单特性”的超集。UXGIS支持OGC标准中“SQL简单特性”所涉及的所有对象和特性。
UXGIS扩展了这个标准以便支持3DZ，3DM和4D坐标。
3.1.1.OpenGIS WKB和WKT格式
OpenGIS规范定义了两种表达空间对象的标准方法：Well-Known Text(WKT)格式和Well-Known Binary(WKB)格式，这两种格式都包含了关于构成该对象所需要的对象的类型和坐标信息。
WKT表示空间对象特征的示例如下：
- POINT(0 0)
- LINESTRING(0 0,1 1,1 2)
- POLYGON((0 0,4 0,4 4,0 4,0 0),(1 1, 2 1, 2 2, 1 2,1 1))
- MULTIPOINT((0 0),(1 2))
- MULTILINESTRING((0 0,1 1,1 2),(2 3,3 2,5 4))
- MULTIPOLYGON(((0 0,4 0,4 4,0 4,0 0),(1 1,2 1,2 2,1 2,1 1)), ((-1-1,-1 -2,-2 -2,-2 -1,-1 -1)))
- GEOMETRYCOLLECTION(POINT(2 3),LINESTRING(2 3,3 4))
OpenGIS规范也需要空间对象的内部存储格式，包括空间参照系统标识符SRID等。在创建插入到数据库中的空间对象时，需要SRID。
这些格式的输入/输出可以使用如下接口。
bytea WKB = ST_AsBinary(geometry);
text WKT = ST_AsText(geometry);
geometry = ST_GeomFromWKB(bytea WKB, SRID);
geometry = ST_GeometryFromText(text WKT, SRID);
用于创建和插入OGC空间对象的有效insert语句如下：
INSERT INTO geotable ( the_geom, the_name )
VALUES ( ST_GeomFromText('POINT(-126.4 45.32)', 312), 'A Place');
3.1.2.UXGIS的EWKB, EWKT和Canonical形式
OGC规范只支持2D几何对象，并且在几何对象的输入和输出格式中也不带有SRID信息。
UXGIS扩展了OGC规范（每一个有效的WKB/WKT对象都是一个有效的EWKB/EWKT对象），但未来可能会有变化，特别是OGC规范出台了与扩展格式相冲突的格式。所以不应该依赖这样的特性。
UXGIS EWKB/EWKT格式添加了3dm，3dz，4d坐标支持，并且带有SRID信息。
EWKT表示特征空间对象的扩展文本示例如下：
POINT(0 0 0) -- XYZ
SRID=32632;POINT(0 0) -- XY with SRID
POINTM(0 0 0) -- XYM
POINT(0 0 0 0) -- XYZM
SRID=4326;MULTIPOINTM(0 0 0,1 2 1) -- XYM with SRID
MULTILINESTRING((0 0 0,1 1 0,1 2 1),(2 3 1,3 2 1,5 4 1))
POLYGON((0 0 0,4 0 0,4 4 0,0 4 0,0 0 0),(1 1 0,2 1 0,2 2 0,1 2 0,1 1 0))
MULTIPOLYGON(((0 0 0,4 0 0,4 4 0,0 4 0,0 0 0),(1 1 0,2 1 0,2 2 0,1 2 0,1 1 0)),((-1 -1 0,-1 -2 0,-2 -2 0,-2 -1 0,-1 -1 0)))
GEOMETRYCOLLECTIONM( POINTM(2 3 9), LINESTRINGM(2 3 4, 3 4 5) )
MULTICURVE( (0 0, 5 5), CIRCULARSTRING(4 0, 4 4, 8 4) )
POLYHEDRALSURFACE( ((0 0 0, 0 0 1, 0 1 1, 0 1 0, 0 0 0)), ((0 0 0, 0 1 0, 1 1 0, 1 0 0, 0 0 0)), ((0 0 0, 1 0 0, 1 0 1, 0 0 1, 0 0 0)),((1 1 0, 1 1 1, 1 0 1, 1 0 0, 1 1 0)), ((0 1 0, 0 1 1, 1 1 1, 1 1 0,0 1 0)), ((0 0 1, 1 0 1, 1 1 1, 0 1 1, 0 0 1)) )
TRIANGLE ((0 0, 0 9, 9 0, 0 0))
TIN( ((0 0 0, 0 0 1, 0 1 0, 0 0 0)), ((0 0 0, 0 1 0, 1 1 0, 0 0 0)))
这些格式之间的转换可以使用如下接口。
bytea EWKB = ST_AsEWKB(geometry);
text EWKT = ST_AsEWKT(geometry);
geometry = ST_GeomFromEWKB(bytea EWKB);
geometry = ST_GeomFromEWKT(text EWKT);
用于创建和插入UXGIS空间对象的有效insert语句如下：
INSERT INTO geotable (the_geom, the_name )
VALUES ( ST_GeomFromEWKT('SRID=312;POINTM(-126.4 45.32 15)'), 'A Place' )
UXDB类型的“规范形式”是一个简单查询(不需要任何函数调用)和只需简单的插入、更新或复制，就能保证被接受。对于UXGIS的“geometry”类型，Canonical的表述方式如下：
- Output
- binary: EWKB
ascii: HEXEWKB (EWKB in hex form)
- Input
- binary: EWKB
ascii: HEXEWKB|EWKT
这个语句读取EWKT，并在标准ascii输入/输出过程中返回HEXEWKB，如下：
=# SELECT 'SRID=4;POINT(0 0)'::geometry;
geometry
----------------------------------------------------
01010000200400000000000000000000000000000000000000
(1 row)
3.1.3.SQL-MM 规范第三部分
SQL Multimedia Applications Spatial规范扩展了”Simple features for SQL”规范，包括定义了一些圆环插值曲线（circularly interpolated curves）。SQL-MM定义了包括3dm，3dz和4d坐标，但不允许这些格式的坐标携带SRID信息。
目前该规范还不完全支持WKT的扩展格式。一些简单的曲线几何对象示例如下：
CIRCULARSTRING(0 0, 1 1, 1 0)
CIRCULARSTRING(0 0, 4 0, 4 4, 0 4, 0 0)
CIRCULARSTRING 是基本的曲线类型，在线性范畴内，和LINESTRING类似。
一个简单段（可能是线段也可能是弧线段）包括3个点：起点、终点和这两点之间的其他点。封闭的圆是个例外，起点和终点是相同的。在这种情况下，第二个点必须是弧线的中心。为了把弧线连接起来，前一个弧线的终点必须是下一个弧线的起点，就像在LINESTRING中一样。这意味着一个有效的CIRCULARSTIRNG对象的点个数必须大于1，且为奇数个。
COMPOUNDCURVE(CIRCULARSTRING(0 0, 1 1, 1 0),(1 0, 0 1))
一个复合曲线类型对象是一个简单的、连贯的曲线，它包含曲线段和直线段。这意味着该对象除了要有良好格式（比如WKT格式）的对象组成外，每个对象的终点（除了最后一个点）必须与下一个几何对象的起点重合。
CURVEPOLYGON(CIRCULARSTRING(0 0, 4 0, 4 4, 0 4, 0 0),(1 1, 3 3, 3 1, 1 1))
在一个CURVE POLYGON对象中包含CURVE对象的示例，如下：
CURVEPOLYGON(COMPOUNDCURVE(CIRCULARSTRING(0 0,2 0, 2 1,2 3, 4 3),(4 3, 4 5, 1 4, 0 0)), CIRCULARSTRING(1.7 1, 1.4 0.4, 1.6 0.4, 1.6 0.5, 1.7 1) )
CURVEPOLYGON与POLYGON对象很类似，有一个外环和0个或更多内环。所不同的是一个环的形式可以为circular string，LINESTRING或复合的线（compound string）。
MULTICURVE((0 0, 5 5),CIRCULARSTRING(4 0, 4 4, 8 4))
MULTICURVE 是一个CURVE collection对象（集合对象），该对象可以包含：线性对象、圆形对象和复合线性对象。
MULTISURFACE(CURVEPOLYGON(CIRCULARSTRING(0 0, 4 0, 4 4, 0 4, 0 0),(1 1, 3 3, 3 1, 1 1)),((10 10, 14 12, 11 10,10 10),(11 11, 11.5 11, 11 11.5, 11 11)))
这是一个SURFACE collection对象示例，可以是（线性的）polygon或曲线的polygon对象。
注意
SQL-MM规范里面的浮点型精度的点之间比较的误差当前是1E-8。
3.2.UXGIS地理数据类型
地理数据类型提供了对地理坐标（有时候也称为大地坐标，或者经度/维度，或者维度/经度）上的空间特征的原生支持。地理坐标是一种用弧度单位表示的球面坐标。
UXGIS几何数据类型的基本类型是平面类型。平面上两点最短路径是一条直线。这意味着几何数据类型的计算（面积，距离，长度，交集等等）可以使用笛卡尔数学和矢量方式来计算。
UXGIS地理类型的基础是一个球体。球面上两点的最短距离是一个大圆弧。这意味着地理计算（areas，distances，lengths，intersections等等）必须在球面上使用更多复杂函数计算。要想得到更精确的计算值，计算时候必须要把地球是一个椭球因素考虑进去，因此计算变得非常复杂。
因为基本的数学计算（地理数据类型对象之间的关系及运算等等）要复杂得多，所以支持地理类型的函数要比支持几何数据类型的函数要少得多。将来的话，随着新算法的增加，UXGIS对地理类型数据的支持能力会随之扩展。
该类型的一个限制是当前只支持WGS84参考系(SRID:4326)，数据格式是经纬度。该参考系使用的是新数据类型地理数据类型。GEOS的函数都不支持这种新类型。作为一种解决方案，用户可以在几何数据类型和地理数据类型之间进行来回转换。
新的geography地理数据类型使用修饰符（typmod）的方式来定义字段，因此创建一个地理数据类型字段是一个简单的步骤。除了curve类型，所有的OGC标准地理数据类型都支持。
3.2.1.地理数据基础类型
地理类型不支持曲线、TINS或多面体曲面，但支持其他几何类型。标准几何类型数据如果是SRID 4326，将自动转换为地理数据。还可以使用EWKT和EWKB规范来插入数据。
- POINT：在没有指定srid的情况下创建一个带有2D point geography的表，默认值为4326 WGS 84 long lat，如下：
CREATE TABLE ptgeogwgs(gid serial PRIMARY KEY, geog geography(POINT));POINT：在NAD83中创建具有2D的地理表，如下：
CREATE TABLE ptgeognad83(gid serial PRIMARY KEY, geog geography(POINT,4269));创建一个具有z坐标点并显式指定srid的表，如下：
CREATE TABLE ptzgeogwgs84(gid serial PRIMARY KEY, geog geography(POINTZ,4326)); - LINESTRING
CREATE TABLE lgeog(gid serial PRIMARY KEY, geog geography(LINESTRING)); - POLYGON
--polygon NAD 1927 long lat CREATE TABLE lgeognad27(gid serial PRIMARY KEY, geog geography(POLYGON,4267)); - MULTIPOINT
- MULTILINESTRING
- MULTIPOLYGON
- GEOMETRYCOLLECTION
geography字段将在geography_columns系统视图中注册。
查看视图"geography_columns"确认表是否在该视图里面。
使用CREATE TABLE语法创建具有GEOGRAPHY列的新表，如下：
CREATE TABLE global_points (
id SERIAL PRIMARY KEY,
name VARCHAR(64),
location GEOGRAPHY(POINT,4326)
);
注意列location 是一个GEOGRAPHY 类型，该类型字段有两种可选的修饰符，第一种是类型修改器（typmod），它能限制列的形状和维度；还有一个SRID修饰符，是一个整型数字，用于限制字段类型的坐标系。
类型修饰符可能的值有：POINT，LINESTRING，POLYGON，MULTIPOINT，MULTILINESTRING，MULTIPOLYGON。该类型修饰符也支持通过后缀坐标：Z，M和ZM来限制维度。因此，一个修饰符‘LINESTRINGM’表示一个3维的LINESTRING对象，它把第三个维度当做一个测量维度。类似地，'POINTZM'表示该字段需要一个四维数据。
SRID修饰符目前只限于：4326（WGS84）这个值。如果没有指定SRID值，那么默认使用值是0（未定义的球面），所有的计算基于WGS84坐标系来计算。
创建表之后，可以在geography_columns表中查看，如下：
-- See the contents of the metadata view
SELECT * FROM geography_columns;
如果使用的是GEOMETRY类型列，可以插入该类型数据到表中，像正常其他类型数据一样的方式，如下：
-- Add some data into the test table
INSERT INTO global_points (name, location) VALUES ('Town', ST_GeographyFromText('SRID=4326; POINT(-110 30)'));
INSERT INTO global_points (name, location) VALUES ('Forest', ST_GeographyFromText('SRID=4326;POINT(-109 29)'));
INSERT INTO global_points (name, location) VALUES ('London', ST_GeographyFromText('SRID=4326;POINT(0 49)'));
在GEOMETRY类型字段上面创建索引也一样。UXGIS会意识到该列类型是一个GEOGRAPHY类型，并创建一个合适的基于球面的索引，而不是一个使用GEOMETRY类型的常规平面索引，如下：
-- Index the test table with a spherical index
CREATE INDEX global_points_gix ON global_points USING GIST(location);
对GEOGRAPHY类型的查询和测量函数使用的单位都是米，因此距离参数应该用米表示，返回值也应该是米（对于面积来说是平方米），如下：
-- Show a distance query and note, London is outside the 1000km tolerance
SELECT name FROM global_points WHERE ST_DWithin(location, 'SRID=4326;POINT(-110 29)'::geography, 1000000);
可以使用GEOGRAPHY类型来计算一架飞机从西雅图飞到伦敦这条航线(LINESTRING(-122.33 47.606, 0.0 51.5))到雷克雅末克（冰岛首都）(POINT(-21.96 64.15))的距离，这是非常强大的功能，如下：
-- Distance calculation using GEOGRAPHY (122.2km)
SELECT ST_Distance('LINESTRING(-122.33 47.606, 0.0 51.5)'::geography, 'POINT(-21.96 64.15)'::geography);
-- Distance calculation using GEOMETRY (13.3 "degrees")
SELECT ST_Distance('LINESTRING(-122.33 47.606, 0.0 51.5)'::geometry, 'POINT(-21.96 64.15)'::geometry);
3.2.2.什么时候使用geography类型而不是geometry数据类型？
新的GEOGRAPHY类型允许以经度/维度坐标的方式存储数据，但这是有代价的：支持GEOGRAPHY类型的函数要比支持GEOMETRY类型的函数要少一些，而前者会多花一些CPU时间来执行。
选择的数据类型应该支持构建的应用。数据跨全球还是一个大的区域，或者是当地的一个州，县还是直辖市？
-
如果数据只是包含了一个小范围区域，考虑到性能和功能的可用性，选择一个合适的投影系，并使用GEOMETRY类型是最佳选择。
-
如果数据包含的是全球性数据或者包含了一个州的数据，可能发现GEOGRAPHY类型能够构建一个不需要考虑投影细节的应用系统。
-
如果不理解投影系，也接受支持GEOGRAPHY类型函数的局限性，因此使用GEOGRAPHY类型要比使用GEOMETRY类型要更容易一些。
3.2.3.Geography常见问题
-
你的计算是在球面上还是椭球体上？
默认情况下所有的距离和面积计算都是在椭球体上。你应该会发现椭球体上的计算结果会和当地比较好的平面参考系的计算结果相差不大。对于大型的面积计算，椭球上的计算要比任意的平面投影系上计算都要精确。所有的地理类型函数都有使用球面计算的参数，只需要把函数的逻辑参数设置为FALSE。这会某种程度上加速计算，特别是对于那些几何类型对象很简单的情况。
-
关于国际日期变更线和北极线是怎样的？
所有的计算都和国际日期变更线或者北极线无关，坐标都是椭球体坐标（经度/维度），因此如果有一个几何对象穿越了国际日期变更线，从计算角度来说和其他任意形状都没有关系。
-
你能处理的最长弧线是哪条？
我们把两个点之间的大圆弧当做这两个点的“穿插线或者说连线”。这意味着任意两点有两种方式连接，这由你在大圆上往哪个方向走。我们的代码都假定这两个点是以较短的那条路径连接的。因此，哪些包含超过180度弧的图形都不符合UXGIS格式。
-
为何计算欧洲/俄罗斯/插入大地理区域的面积很慢？
因为多边形区域是非常巨大的！在GIS中，区域太大不好原因有两点：他们的边界是巨大的，无论你运行的是什么样的查询，查询都会导致全表扫描；第二，他们的顶点数目是巨大的，测试（距离，几何对象之间的包含关系）必须至少有一次遍历他们的顶点列表，有时是N次（N是其他候选特征的顶点数目）。对于GEOMETRY类型，建议当你有非常大的多边形对象时候，但在小范围内做查询，你应该把你的几何数据分成更小的部分，从而使索引可以有效地查询部分的对象，这样查询也不必每次扫描全部对象。你能把整个欧洲地理特征都存储在一个polygon几何列中，但并不意味着你可以这么做。
3.3.OpenGIS规范
OpenGIS的"Simple Fatures Specifiation for SQL"规范定义了标准的GIS对象类型，以及处理这些类型对象的函数以及一些元数据表。为了保证元数据的一致性，OpenGIS规范定义并实现了一些具体的程序来实现一些操作比如创建和删除空间列。有两个OpenGIS元数据表：SPATIAL_REF_SYS和GEOMETRY_COLUMNS。SPATIAL_REF_SYS表包含了空间数据库中使用的数值ID和参考系的文本描述。
3.3.1.SPATIAL_REF_SYS表和空间参考系
spatil_ref_sys是一个兼容OGC规范的UXGIS的系统表，该表包含了3000多个已知的空间参考系，以及参考系之间转换/重投影时候的细节。
虽然UXGIS的表spatial_ref_sys中包含了超过30种较为常用的空间参考系定义（这些参考系是由Proj4库提供处理支持的），但这个表并不能涵盖全部已知的参考系，如果熟悉Proj4库，可以自定义自己的投影系统。记住大多数空间参考系是区域性的，超出他们的使用区域范围是无意义的。
各种US州平面空间参考系（单位为米或英尺），通常每个州有1到2个参考系。大多数参考系都是以米为单位的，但也有不少以英尺为单位或者是ESRI创建的参考系。
SPATIAL_REF_SYS表定义如下：
CREATE TABLE spatial_ref_sys (
srid INTEGER NOT NULL PRIMARY KEY,
auth_name VARCHAR(256),
auth_srid INTEGER,
srtext VARCHAR(2048),
proj4text VARCHAR(2048)
)
表SPATIAL_REF_SYS列说明如下：
- srid
一个能标识数据库里面空间参考系（SR）唯一性的整型值。
- auth_name
本参考系统所引用的标准或标准体的名称。例如，“EPSG”将是一个有效的AUTH_NAME。
- auth_srid
一个由AUTH_NAME引用的由Authority定义的空间参考系的ID值。在EPSG中，这由EPSG投影代码（projection code）来决定。
- srtext
空间参考系的WKT描述。一个WKT描述的SRS示例如下：
PROJCS["NAD83/UTM Zone 10N",
GEOGCS["NAD83",
DATUM["North_American_Datum_1983",
SPHEROID["GRS 1980",6378137,298.257222101]
],
PRIMEM["Greenwich",0],
UNIT["degree",0.0174532925199433]
],
PROJECTION["Transverse_Mercator"],
PARAMETER["latitude_of_origin",0],
PARAMETER["central_meridian",-123],
PARAMETER["scale_factor",0.9996],
PARAMETER["false_easting",500000],
PARAMETER["false_northing",0],
UNIT["metre",1]
]
-
proj4text
UXGIS使用Proj4库提供坐标转换功能。PROJ4TEXT列包含一个具体SRID的Proj4坐标定义的字符串形式，如下：
+proj=utm +zone=10 +ellps=clrk66 +datum=NAD27 +units=m
3.3.2.GEOMETRY_COLUMNS视图
GEOMETRY_COLUMNS是一个视图，和之前版本的字段结构是一样的，但从数据库系统目录表中读取数据。如下：
\d geometry_columns
View "public.geometry_columns"
Column | Type | Collation | Nullable | Default
-------------------+------------------------+-----------+----------+---------
f_table_catalog | character varying(256) | C | |
f_table_schema | name | | |
f_table_name | name | | |
f_geometry_column | name | | |
coord_dimension | integer | | |
srid | integer | | |
type | character varying(30) | | |
列描述如下：
- f_table_catalog, f_table_schema,f_table_name
包含几何数据列的表全名。术语“catlog”和“schema”都是Oracle语法的。UXDB里面没有和“catlog”对应的对象，因此这一列是空的。至于“schema”概念，UXDB里面就是schema名称（默认是public）。
- f_geometry_column 含有空间特征的表里面的几何数据类型列。
- coord_dimension 几何数据列的空间维度（2，3或4维）。
- srid 含有空间特征的表里面的几何列的空间参考系ID值，SPATIAL_REF_SYS表的外键。
- type 空间对象的类型。为了把空间列限制为单个类型，使用下面其中之一：POINT，LINESTRING，POLYGON，MULTIPOINT，MULTILNESTRING，MULTIPOLYGON,GEOMETRYCOLECTION或者对应的XYM坐标版本POINTM，LINESTRINGM，POLYGONM，MULTIPOINTM，ULTILNESTRINGM，MULTIPOLYGONM，GEOMETRYCOLECTIONM。 对于异构类型（混合类型），可以使用"GEOMETRY"作为定义该字段时候的类型。
注意 TYPE这个参数不是OpenGIS的规范，但是保证类型一致性的必要条件。
3.3.3.创建一个带有空间数据的表
创建一个含有空间数据的表是很简单的，一步即可。
如下所示创建一个带有2D LINESTRING几何类型列的道路表一样，该字段列用WGS 84经纬度格式表示。
CREATE TABLE ROADS (ID int4,ROAD_NAME varchar(25),geom geometry(LINESTRING,4326));
可以使用标准的ALTER TABLE语法来添加额外的列，与添加一个3D LINESTRING类型列一样的方法。
ALTER TABLE roads ADD COLUMN geom2 geometry(LINESTRINGZ,4326);
为了后向兼容，可以用管理函数两步创建空间表，如下：
-
创建一个正常的不含空间数据的表。如下：
CREATE TABLE ROADS ( ID int4, ROAD_NAME varchar(25)) -
使用OpenGIS“AddGeometryColumn”函数来添加一个空间类型列到表中，AddGeometryColumn函数用法如下：
AddGeometryColumn( <schema_name>, <table_name>, <column_name>, <srid>, <type>, <dimension> )或者使用当前连接下的schema值，即current_schema()函数返回的值。
AddGeometryColumn( <table_name>, <column_name>, <srid>, <type>, <dimension> )在执行示例之前，请确保srid是有效的。
- 示例一
SELECT AddGeometryColumn('public', 'roads', 'geom', 4236, 'LINESTRING', 2); - 示例二
SELECT AddGeometryColumn('roads', 'geom1', 4236, 'LINESTRING', 2);
- 示例一
用SQL语句来创建表，添加一个空间类型列（假定存在SRID值为128的空间参考系），如下：
CREATE TABLE parks (
park_id INTEGER,
park_name VARCHAR,
park_date DATE,
park_type VARCHAR
);
SELECT AddGeometryColumn('parks', 'park_geom', 128, 'MULTIPOLYGON', 2 );
使用几何数据类型，SRID值没有定义，为0，如下：
CREATE TABLE roads (
road_id INTEGER,
road_name VARCHAR
);
SELECT AddGeometryColumn('roads', 'roads_geom', 0, 'GEOMETRY', 3 );
3.3.4.手动在geometry_columns表中注册几何数据类型列
函数AddGeometryColumn()可以创建一个几何列，并把这个新列注册在视图geometry_columns中。如果软件需要使用视图geometry_columns，那么任何几何类型的列都必须在这个视图中注册。geometry_columns是一个视图，所有的几何类型列都是自动注册的，如果使用约束创建几何列，那么当创建一个依赖于该列的视图时候，该列不会自动注册到geometry_columns中。
然而如果在创建列的过程中没有定义成一个具体的几何类型，那么该列可能被注册为一个一般类型的geometry类型列。下面这些示例中有两个可能会出现这种状况，但是不能在SQL视图或者批量插入中使用AddGeometryColumn方法来创建几何列。对于这些情况，可以通过再添加列约束的方式来把列正确地注册到geometry_columns视图中。如果几何列是通过类型修饰符方式创建的，那么列会自动进行注册，不需要做任何事情。
-- Lets say you have a view created like this
CREATE VIEW public.vwmytablemercator AS
SELECT gid, ST_Transform(geom, 3395) As geom, f_name
FROM public.mytable;
-- For it to register correctly
-- You need to cast the geometry
DROP VIEW public.vwmytablemercator;
CREATE VIEW public.vwmytablemercator AS
SELECT gid, ST_Transform(geom, 3395)::geometry(Geometry, 3395) As geom, f_name
FROM public.mytable;
-- If you know the geometry type for sure is a 2D POLYGON then you could do
DROP VIEW public.vwmytablemercator;
CREATE VIEW public.vwmytablemercator AS
SELECT gid, ST_Transform(geom,3395)::geometry(Polygon, 3395) As geom, f_name
FROM public.mytable;
--Lets say you created a derivative table by doing a bulk insert
SELECT poi.gid, poi.geom, citybounds.city_name
INTO myschema.my_special_pois
FROM poi INNER JOIN citybounds ON ST_Intersects(citybounds.geom, poi.geom);
-- Create 2D index on new table
CREATE INDEX idx_myschema_myspecialpois_geom_gist
ON myschema.my_special_pois USING gist(geom);
-- If your points are 3D points or 3M points,
-- then you might want to create an nd index instead of a 2D index
CREATE INDEX my_special_pois_geom_gist_nd
ON my_special_pois USING gist(geom gist_geometry_ops_nd);
-- To manually register this new table's geometry column in geometry_columns.
-- Note it will also change the underlying structure of the table to
-- to make the column typmod based.
SELECT populate_geometry_columns('myschema.my_special_pois'::regclass);
-- you need the constraint based definition behavior
-- (such as case of inherited tables where all children do not have the same type and srid)
-- set optional use_typmod argument to false
SELECT populate_geometry_columns('myschema.my_special_pois'::regclass, false);
虽然旧的基于约束的办法依然支持，在视图中一个基于约束的几何类型列不会自动注册在geometry_columns视图中，而类型修饰符的方式可以自动注册，不管是在表中还是在视图中。在这个示例中定义了两个几何列，一个是使用类型修饰符的方式，另一个是使用约束的方式。
CREATE TABLE pois_ny(gid SERIAL PRIMARY KEY , poi_name text, cat varchar(20) , geom geometry(POINT,4326) );
SELECT AddGeometryColumn('pois_ny', 'geom_2160', 2160, 'POINT', 2, false);
在uxsql下执行如下命令。
\d pois_ny;
发现这两种定义方式是不同的：一个是类型修饰符（typmod）方式，一个是约束的方式。
Table "public.pois_ny"
Column | Type | Collation | Nullable | Default
-----------+-----------------------+-----------+----------+--------------------------------------
gid | integer | | not null | nextval('pois_ny_gid_seq'::regclass)
poi_name | text | | |
cat | character varying(20) | | |
geom | geometry(Point,4326) | | |
geom_2160 | geometry | | |
Indexes:
"pois_ny_pkey" PRIMARY KEY, btree (gid)
Check constraints:
"enforce_dims_geom_2160" CHECK (st_ndims(geom_2160) = 2)
"enforce_geotype_geom_2160" CHECK (geometrytype(geom_2160) = 'POINT'::text OR geom_2160 IS NULL)
"enforce_srid_geom_2160" CHECK (st_srid(geom_2160) = 2160)
在geometry_columns视图中，这两种方式都成功地注册了。
SELECT f_table_name, f_geometry_column, srid, type
FROM geometry_columns
WHERE f_table_name = 'pois_ny';
f_table_name | f_geometry_column | srid | type
-------------+-------------------+------+-------
pois_ny | geom | 4326 | POINT
pois_ny | geom_2160 | 2160 | POINT
以如下方式创建一个视图。
CREATE VIEW vw_pois_ny_parks AS
SELECT * FROM pois_ny WHERE cat='park';
SELECT f_table_name, f_geometry_column, srid, type
FROM geometry_columns
WHERE f_table_name = 'vw_pois_ny_parks';
基于类型修饰符（typmod）方式创建的视图的列在geometry_columns视图中成功注册了，但基于约束的却没有注册成功。
f_table_name | f_geometry_column | srid | type
------------------+-------------------+------+----------
vw_pois_ny_parks | geom | 4326 | POINT
vw_pois_ny_parks | geom_2160 | 0 | GEOMETRY
在未来的UXGIS版本中，可能会改变这样的结果，但目前来说，要想将视图的基于约束创建的列在geometry_columns视图中注册成功。可以执行如下命令。
DROP VIEW vw_pois_ny_parks;
CREATE VIEW vw_pois_ny_parks AS
SELECT gid, poi_name, cat, geom,
geom_2160::geometry(POINT,2160) As geom_2160
FROM pois_ny
WHERE cat = 'park';
SELECT f_table_name, f_geometry_column, srid, type
FROM geometry_columns
WHERE f_table_name = 'vw_pois_ny_parks';
f_table_name | f_geometry_column | srid | type
------------------+-------------------+------+-------
vw_pois_ny_parks | geom | 4326 | POINT
vw_pois_ny_parks | geom_2160 | 2160 | POINT
3.3.5.使用兼容OpenGIS的几何类型
UXGIS兼容Open Geospatil Consrtium (OGC)的 OpenGIS规范。同样，许多UXGIS函数需要或者更准确地说，会假定它们要处理的数据是简单的而且是有效的。例如UXGIS不支持计算一个外部带孔的多边形的面积，或者从一个非简单的边界创建一个多边形对象。
根据OGC规范，一个简单几何对象指没有异常几何点，没有自相交或者自相切，主要是0或1维几何对象（比如[MULTI]POINT，[MULTI]LNESTRING）。从另一个角度来说，几何数据类型的有效性，主要是指2维几何对象(比如[MULTI]POLYGON)，并且定义了一个有效多边形的特征集合。每一个几何类的描述，包括进一步描述几何简单性和有效性的具体条件。
POINT点类型是一种继承了一个0维几何类型的类型。
MULTIPOINT 的简单性是指没有任意两个点重复的。
LINESTRING的简单性是指该对象不存在两个重复的点（除非是终点，并且是一个线性环的终点，该环是封闭的）。

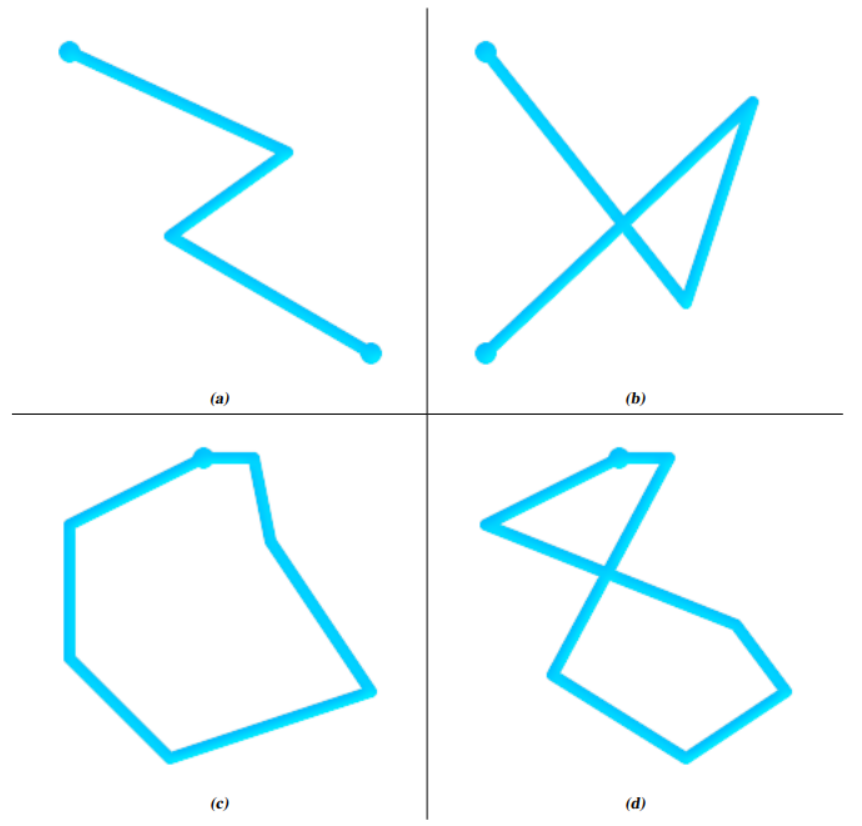

如图所示，其中(a)和(c)是简单的LINESTRINGs，(b)和(d)不是。
只有当 MULTILINESTRING 的所有元素都是简单的并且是任意两个元素之间唯一的交集时，它才是简单的发生在两个元素边界上的点上。

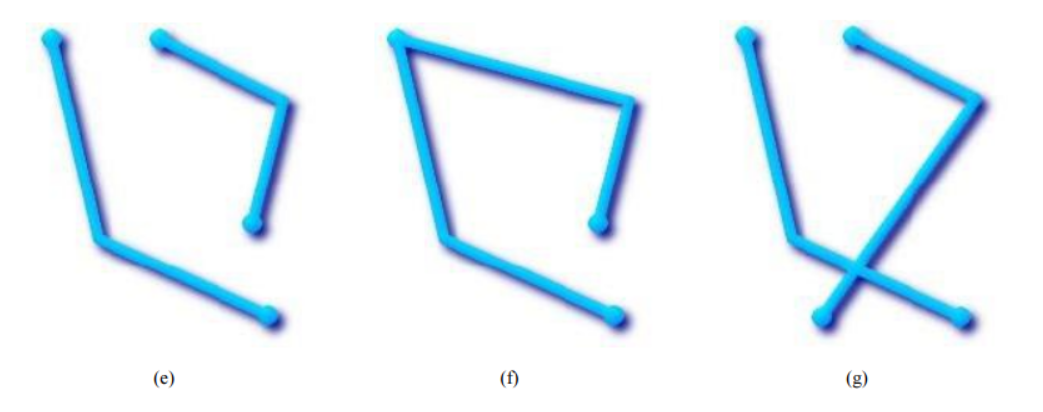

如图所示，其中(e)和(f)是简单的MULTILNESTRINGs，(g)不是。
按照定义，POLYGON对象总是简单的。如果边界（由外环和内环组成）里面没有两个环相交。POLYGON的边界可能在某个点相切（不是相切在一个线上）。一个多边形的可能没有切线或尖峰，并且内部环必完全在外部环里面。

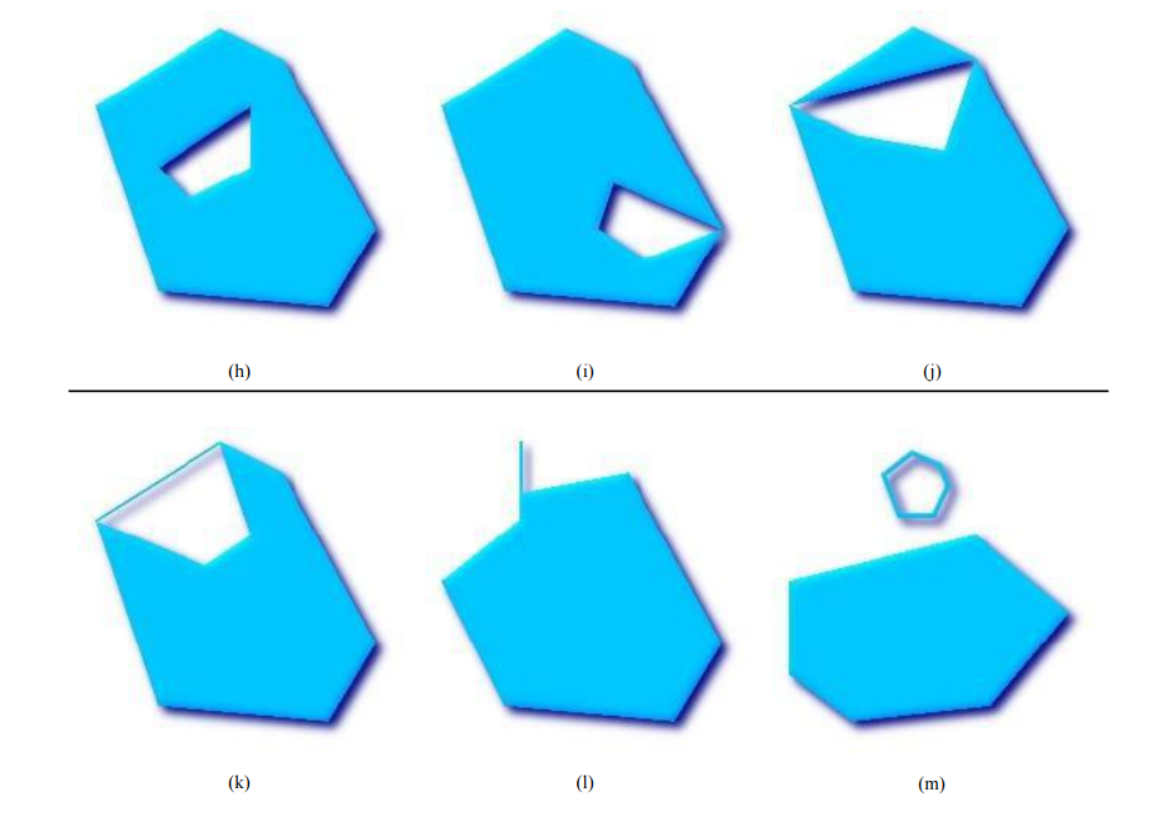

如图所示，(h)和(i)为有效POLYGON，(j-m)不能表示为单个POLYGON，但(j)和(m)可表示为一个有效的MULTIPOLYGON。
一个MULTIPOLYGON是有效的当且仅当其包含的所有基本对象元素都是有效的，任何两个内部的基本元素都不能有完全相交，任何2个元素的边界可能接触，但仅在有限数量的点。

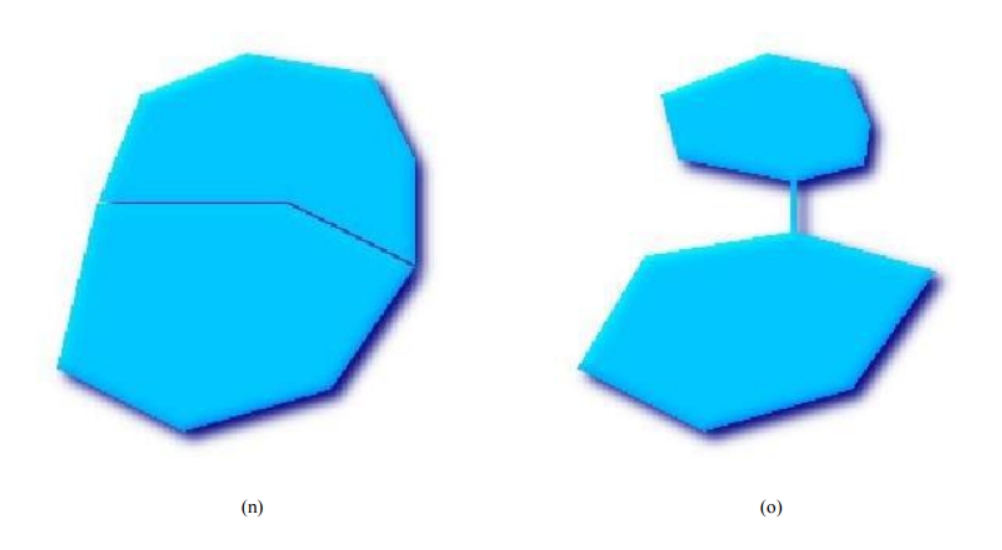

如图所示，(n)和(o)不是有效的MULTIPOLYGON。
大多数GEOS库实现的函数都依赖于这样的假定：几何对象是按照OpenGIS Simple Fature Specifiation要求的那样，是有效的。为了检验几何对象的简单性或者有效性，可以使用函数ST_IsSimple()和ST_IsValid()。
-- Typically, it doesn't make sense to check
-- for validity on linear features since it will always return TRUE.
-- But in this example, UXGIS extends the definition of the OGC IsValid
-- by returning false if a LineString has less than 2 *distinct* vertices.
uxdb=# SELECT
ST_IsValid('LINESTRING(0 0, 1 1)'),
ST_IsValid('LINESTRING(0 0, 0 0, 0 0)');
st_isvalid | st_isvalid
------------+-----------
t | f
默认情况下，UXGIS不对几何类型数据做有效性检查，因为对于复杂查询，检查这种有效性会耗费很多CPU时间，特别是多边形对象。如果不信任数据源是有效的，可以手动给表添加约束用于约束插入数据的有效性。
ALTER TABLE mytable
ADD CONSTRAINT geometry_valid_check
CHECK (ST_IsValid(the_geom));
-- Iden 如果在调用UXGIS函数处理有效的几何类型数据时候，遇到一个奇怪的错误，比如“GEOS Intersection() threw an error!”或“JJTS Intersection() threw an error!”，可能已经发现了UXGIS中的一个错误，或者是UXGIS所依赖库的错误，这时候应该联系UXGIS开发者。同样如果UXGIS函数对于有效的输入，却返回一个无效的几何数据，也应该联系UXGIS的开发者。
注意
严格遵守OGC规范的几何对象不包括Z或M值。ST_IsValid()函数不会把更高维度的几何对象认为是无效的！调用函数AddGeometryColumn()会添加一个检查几何对象的约束。因此在这里指定维度为2足够了。
3.3.6.九交模型(DE-9IM)
这是一个九元组加维数扩展的空间拓扑关系数学描述框架。
有时候典型的空间谓词比如(ST_Contains，ST_Crosses，ST_Intersects，ST_Touches等)不足以提供足够的空间过滤条件。空间谓词是指比较两个空间对象关系并返回一个布尔值做为结果，它表明了两个空间对象之间关系。如：是否相交、是否互相包含等。OGC提出了Disjoint/Intersect、Equals、Within/Contains、Overlaps、BBOX等多种空间谓词过滤器（其实就是各种空间关系函数）。
例如，考虑一个表示道路网络的线性数据集。GIS分析师也许会有这样的任务：区分所有相交于一条线，而不是一个点的路段，这可能表示一些业务上的规则。这种情况下函数ST_Crosses 不能完全提供必要的空间过滤，因为对线性对象，只有他们相交于一个点的时候，它才会返回true。
有一个两步解决的方案可能是：首先使用函数(ST_Intersection)对一对有空间交互(ST_Intersects函数来判定)路段进行实际的相交，然后把交集的几何类型（使用函数ST_GeometryType来获得）与类型“LINESTRING”进行比较(需要正确处理交集返回[MULTI]POINTs，[MULTI]LINESTRING这样的GEOMETRY COLLECTION情况。)需要一个更简洁、更快速的解决方案。
第二个(理论性的)例子是一个GIS分析师试图找到所有与湖的边界相交于一条线的码头并且码头的一端在岸上。换句话说，一个码头在湖里面，但不完全在一个湖里面，和湖的边界相交于一条线，码头两端都完全在湖的边界上。分析师可能需要使用空间谓词的联合使用来分离查找结果。
ST_Contains(lake, wharf) = TRUE
ST_ContainsProperly(lake, wharf) = FALSE
ST_GeometryType(ST_Intersection(wharf, lake)) = 'LINESTRING'
ST_NumGeometries(ST_Multi(ST_Intersection(ST_Boundary(wharf), ST_Boundary(lake)))) = 1
3.3.7.理论
根据OpenGIS Simple Features Implementation Specification for SQL规范“比较两个几何对象关系的基本方法是对这两个几何对象的内部与内部之间、边界与边界之间、外部与外部之间进行相交试验，而区分两个几何对象之间的关系要根据相交矩阵来区分。”
- Boundary 几何体的边界是下一个维度的几何体的集合。对于Point对象，维度为0，边界是空集。LINESTRING的边界是两个端点。对于POLYGON对象，其边界是线条类对象，这些线条组成了POLYGON的内环和外环。
- Interior 一个几何对象的内部是指移除几何对象边界后几何对象左边的点，称之为内部。对于点来说，点的内部就是点自身。对于LINESTRING来说，其内部就是起点和终点之间的真实点。对于POLYGON多边形来说，其内部就是多边形内部的面。

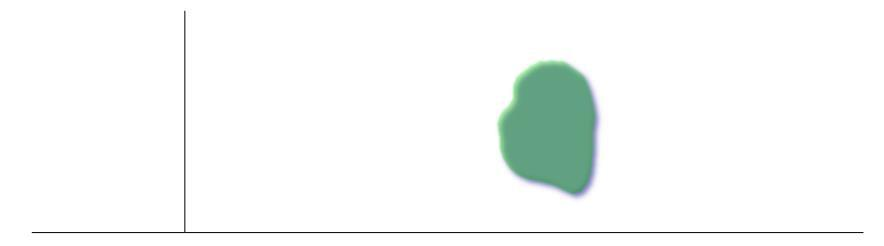

- Exterior
几何对象的外部是一个宇宙，都是同一个面，不是几何对象的内部也不在几何对象的边界上。
给定输入几何对象a，I(a)，B(a)和E(a)分别表示a的内部、边界、外部，那么a和b的相交矩阵如下：
表 几何对象a和b的相交矩阵
| Interior | Boundary | Exterior | |
|---|---|---|---|
| Interior | dim( I(a) ∩ I(b) ) | dim( I(a) ∩ B(b) ) | dim( I(a) ∩ E(b) ) |
| Boundary | dim( B(a) ∩ I(b) ) | dim( B(a) ∩ B(b) ) | dim( B(a) ∩ E(b) ) |
| Exterior | dim( E(a) ∩ I(b) ) | dim( E(a) ∩ B(b) ) | dim( E(a) ∩ E(b) ) |
Dim(a)是函数ST_Dimension计算得到的a的维度，相交结果为{0,1,2,T,F,*}。
- 0 => 点
- 1 => 线
- 2 => 面
- T => {0,1,2} ，表示上面1，2，3都有
- F => 空集
- * => 不考虑

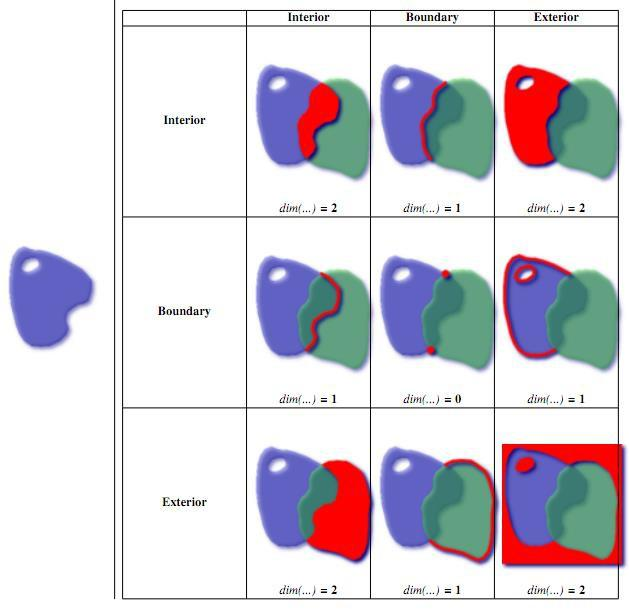

直观上看，对于两个叠加的多边形对象，看起来如下：
从左到右读，从上到下读，维度矩阵表示为：“212101212”。
在第一个图片中，表示两条线相交于一条线这样的关系矩阵是：“1*1***1**”。
-- Identify road segments that cross on a line
SELECT a.id
FROM roads a, roads b
WHERE a.id != b.id
AND a.geom && b.geom
AND ST_Relate(a.geom, b.geom, '1*1***1**');
表示码头部分地处于湖的海岸线上这样的关系矩阵是：“102101FF2”。
-- Identify wharfs partly on a lake's shoreline
SELECT a.lake_id, b.wharf_id
FROM lakes a, wharfs b
WHERE a.geom && b.geom
AND ST_Relate(a.geom, b.geom, '102101FF2');
3.4.加载GIS(矢量)数据
一旦创建了空间表，就做好了将GIS数据上传到数据库的准备。目前，有两种版本把数据弄到UXDB/UXGIS数据库中：使用格式化的SQL语句或使用shp文件加载/导出工具。
3.4.1.使用SQL加载数据
如果能把数据转换成text文本方式描述，那么把数据加载到数据库的最简单办法就是使用SQL的方式。就像Oracle和其他支持SQL的数据库一样，可以把以SQL"INSERT"语句方式表示的语句，在数据库终端中执行，实现大批量的数据插入。以一个上传好的数据文件为例（比如road.sql这个文件），文件内容如下：
BEGIN;
INSERT INTO roads (road_id, roads_geom, road_name)
VALUES (1,'LINESTRING(191232 243118,191108 243242)','Jeff Rd');
INSERT INTO roads (road_id, roads_geom, road_name)
VALUES (2,'LINESTRING(189141 244158,189265 244817)','Geordie Rd');
INSERT INTO roads (road_id, roads_geom, road_name)
VALUES (3,'LINESTRING(192783 228138,192612 229814)','Paul St');
INSERT INTO roads (road_id, roads_geom, road_name)
VALUES (4,'LINESTRING(189412 252431,189631 259122)','Graeme Ave');
INSERT INTO roads (road_id, roads_geom, road_name)
VALUES (5,'LINESTRING(190131 224148,190871 228134)','Phil Tce');
INSERT INTO roads (road_id, roads_geom, road_name)
VALUES (6,'LINESTRING(198231 263418,198213 268322)','Dave Cres');
COMMIT;
使用uxsql命令，数据库可以很容易批量导入到UXDB中。
uxsql -d [database] -f roads.sql
3.4.2.shp2uxsql:使用ESRI Shapefile文件加载工具
这实际上是一个转换工具，它把shp文件转换成sql文件，然后需要uxsql命令将数据插入进去。shp2uxsql工具把ESRI Shape文件转化成SQL语句，以便用于插入到UXDB/UXGIS数据库中，shp文件可以是包含geometry类型数据，也可以是包含geography类型的数据。
该工具有几种操作模式，以不同的命令行参数来区分。
(c|a|d|p)
这些参数是互相排斥的，如下：
-
-c
创建一个新表，并将shp数据插入进去。这是默认的模式。 -
-a
将shp文件数据以增量方式插入到数据表中。如果要使用这种模式加载许多个文件包含的数据，这些文件必须有相同的列和相同的数据类型。 -
-d
创建存放shp文件数据的表前，删除掉该表。 -
-p
只生成创建表的SQL语句，不用加载实际的数据。如果需要完全把创建表和数据加载两步分开，那可以使用这个模式。
其他参数，如下：
-
-?
展示帮助内容。 -
-D
使用UXDB"dump"格式输出数据。该参数可以和-a，c或-d其中之一联合使用。它比通过INSERT方式插入数据要快得多。对于海量数据，可以使用这个参数。 -
-s[<FROM_SRID>:]<SRID>
根据指定的SRID值，创建并在表中填充数据。可以根据给定的FROM_SRID值，指定任意shp格式文件，这样几何数据会被重投影到目的SRID值，FROM_SRID值不能用-D参数来指定。 -
-k
保持标识符名称的大小写格式(比如列，schema和字段)。shp文件里面的字段名称都是大写的。 -
-i
强制将所有的整型值转换为32位的整型值，带上该参数，则不会创建64位的值，即便.dbf文件的签名头里面注明了这一点。 -
-I
在一个几何数据列上创建GiST索引。 -
-m
-m指定一个文件a_file_name，其中包含一组从(长)列名到10个字符列名的映射。文件的内容是由两个名称组成的一行或多行，名称之间用空格分隔，没有尾随空格或前导空格。如下：
COLUMNNAME DBFFIELD1
AVERYLONGCOLUMNNAME DBFFIELD2
-
-S
生成简单几何对象，而不是MULTI 几何数据。如果所有的几何对象真的都是简单的（比如MULTIPOLYGON带有一个简单的环或者MULTIPOINT有个简单的点），那么才会成功生成简单几何对象。 -
-t(关于维度的参数)
强制将输出的几何对象加上指定的维度。使用如下字符串值来表明指定的维度类型：2D，3DZ，3DM，4D。如果输入的维度数没有指定的多，输出时候这些多加的维度坐标会用0填充。如果输入的数据维度比指定的多，那么不在指定范围的维度将会被丢弃。 -
-w
输出WKT格式描述的数据，而不是WKB的。该参数可能由于精度损失导致坐标有些细微变化。 -
-e
不使用一个大事务提交数据，而是对于每执行一条插入语句就提交一次。对于一个SQL格式的数据文件来说，如果这个文件里面包含主要的都是“好的数据”并且有一些会导致的错误的“坏的数据”，那么插入数据时候可以将好的数据成功插入进去。该参数不能和-D参数一起使用，因为-D参数使用的dump格式数据总是使用一个大事务来插入数据。 -
-W(数据文件编码)
指定输入数据文件（就是dbf后缀的文件）的编码格式。使用时候，所有的dbf数据列都会从指定的文件编码转换成UTF-8格式的。输出的SQL数据文件脚本会包含一条命令：SET CLIENT_ENCODING to UTF8，这样后台就可以将数据从UTF-8转换成内部使用的任意数据库编码。 -
-N
插入几何数据列值为NULL记录时候的处理策略，有跳过或者终止两种。 -
-n
-n参数只导入DBF格式的文件。如果数据没有对应的shp格式文件，那么这个命令会自动切换到这个模式，并加载dbf格式的文件数据。因此设置这个参数意味着，虽然有shp文件数据集，但只想要属性数据而不需要几何特征数据。 -
-G
在WGS84（SRID=4326）参考系中使用地理数据类型而不是几何数据类型。 -
-T（表空间参数）
指定新创建表的表空间。除非使用了-X参数，否则索引也会使用默认的表空间。 -
-X（表空间参数）
指定新创建表索引的表空间。这个参数适用于primary key索引（在UXDB中primary key也可以看做一种索引，可以在where条件中加上primary key条件，然后查看执行计划），如果指定了-I参数，那么这个参数也适用于GiST空间索引。
使用shp2uxsql命令来创建一个输入数据文件并导入到数据库的命令如下：
# shp2uxsql -c -D -s 4269 -i -I shaperoads.shp myschema.roadstable > roads.sql
# uxsql -d roadsdb -f roads.sql
使用UNIX管道功能可以在一个命令中完成shp文件的转化和数据导入。
# shp2uxsql shaperoads.shp myschema.roadstable | uxsql -d roadsdb
3.5.获取GIS数据
无论使用SQL还是shp文件加载/导出工具，都可以把数据从数据库中抽取出来。在关于使用SQL方式的部分，会讨论一些可用的操作符来做bounding box和在空间表上的查询。
3.5.1.使用SQL获取数据
从数据库中获取数据的最直接的方法是使用SQL语句的select查询方式，来减少查询的记录数和列的数量，然后把数据结果列存储在一个可解析的文本中。
uxdb=# SELECT road_id, ST_AsText(roads_geom) AS geom, road_name FROM roads;
road_id | geom | road_name
---------+-----------------------------------------+------------
1 | LINESTRING(191232 243118,191108 243242) | Jeff Rd
2 | LINESTRING(189141 244158,189265 244817) | Geordie Rd
3 | LINESTRING(192783 228138,192612 229814) | Paul St
4 | LINESTRING(189412 252431,189631 259122) | Graeme Ave
5 | LINESTRING(190131 224148,190871 228134) | Phil Tce
6 | LINESTRING(198231 263418,198213 268322) | Dave Cres
7 | LINESTRING(218421 284121,224123 241231) | Chris Way
(7 rows)
然而有时候需要一些限制来减少返回的记录数。如果是属性数据列（就是非空间类型数据）的限制，直接正常使用SQL语法来查询非空间表即可。如果是空间数据限制，下面的运算符可以使用。
-
&&：这个操作符能够区分两个geometry对象的bounding box是否相交。
-
ST_OrderingEquals：这个函数测试两个几何对象是否几何上相同。例如测试“POLYGON((0 0,1 1,1 0,0 0))”是否和“POLYGON((0 0,1 1,1 0,0 0))”相同。
-
=：只是检测两个几何对象的bounding box是否是相同的。
现在可以在查询中使用这些运算符。当在SQL语句中指定了具体的几何对象或者box时候，必须显式地通过使用函数ST_GeomFromText()来把字符串描述的格式转换成实际的几何对象。SRID为312是匹配数据的参考SRID。如下：
SELECT road_id, road_name
FROM roads
WHERE ST_OrderingEquals(roads_geom ,ST_GeomFromText('LINESTRING(191232 243118,191108 243242)',312));
上面的查询会从roads表中返回匹配几何对象和给定的LINESTRING(191232 243118,191108 243242)一样的几何对象。运算符&&支持BOX3D或者GEOMETRY类型对象。当使用的是GEOMETRY类型对象时候，它的bounding box回用于索引比较，如下：
SELECT road_id, road_name
FROM roads
WHERE roads_geom && ST_GeomFromText('POLYGON((...))',312);
上面的查询会使用多边形的bounding box来进行比对以便加快查询最常见的空间查询可能会是一个“框架”的查询，通过使用客户端软件的使用，如数据浏览器和Web地图工具，抓住带有数据的“图框”显示。需要用“BOX3D”对象表示该框架，查询语句如下：
SELECT ST_AsText(roads_geom) AS geom
FROM roads
WHERE
roads_geom && ST_MakeEnvelope(191232, 243117,191232, 243119,312);
SRID值为312是为了指定凸包的投影系。
3.5.2.使用批量导出工具（Dump数据工具）
uxsql2shp是一个直接连接数据库然后导出表数据的工具，它会将表（也可以是一个查询）导出成Shape文件。基本用法如下：
uxsql2shp [<options>] <database> [<schema>.]<table>
uxsql2shp [<options>] <database> <query>
这些命令的参数如下：
-
[-f] filename
将导出结果输出到指定文件。 -
[-h] host
数据库IP。 -
[-p] port
数据库监听端口。 -
[-P] password
连接数据库所需要的密码。 -
[-u] user
连接数据库所需的用户名。 -
[-g] geometry column
使用二进制游标，这会让导出更快，但是如果任何一个非几何类型的列没有转换成text格式，那么该参数无效。 -
-b
连接数据库所需要的密码。 -
-r
裸模式，不删除gid字段或者转义列名称。 -
-d
为了后向兼容性，UXGIS导成3D维度shape文件。 -
-m filename
重新把标识符映射为一个10个字符的名称。文件的行是由被单个空格分隔的两个符号组成，行首或者行尾空格。这些符号包括：VERYLONGSYMBOL SHORTONE ANOTHERVERYLONGSYMBOL SHORTER等。
3.6.创建索引
索引让空间数据库的大量数据查询成为可能，没有索引，任何特性的查询都需要进行全表扫描。索引通过将数据丢到一个遍历树中以便快速找到一个指定的记录。UXDB默认支持三种索引类型：B-Tree索引，R-Tree索引和GiST(Generalized Search Trees)索引。
- B-Tree索引
这种索引常用于可以在一个方向上排序的数据，比如数值，字母，日期，GIS数据不能在一个方向上进行排序（比如(0,)，(0,1)，(1,0)三个对象哪个更大呢？)，因此B-Tree索引对GIS数据无用。
- R-Tree索引
这种索引把数据分隔成矩形，sub-rectangles和sub-sub rectangles等。R-Tree索引适用于部分空间数类型，但是UXDB的R-Tree索引实现不如GiST索引稳健。
- GiST索引
把数据分成这样几个部分：某一边的对象，重叠的对象，内部的对象，该索引适用范围很广，包括GIS数据。UXGIS使用的R-Tree索引是基于GiST实现的。
3.6.1.GiST索引
GiST（Generalized Search Tree）是索引的一种常规形式。除了支持GIS索引外，GiST索引还可以加速所有不规则数据结构（整型数组，谱数据等等）的查询，而B-Tree索引在这样的情形却不怎么靠谱。
一旦一个GIS数据表有数千行记录，应当创建一个索引来加速空间数据查询（除非所有查询都是在属性列（非几何类型列）上，这样的话可以在属性列上面创建一个正常的索引）。
在一个geometry类型的列上面创建一个GiST索引方法如下：
CREATE INDEX [indexname] ON [tablename] USING GIST ( [geometryfield] );
上面的语法是用于创建2D索引的，要想创建一个N维几何对象索引，如下：
CREATE INDEX [indexname] ON [tablename] USING GIST ([geometryfield] gist_geometry_ops_nd);
创建空间索引是一种密集计算的工作：一个有百万记录的表，CPU为300MHz的Solaris机器上，创建GIS索引需要1个小时。创建完索引后，必须强制让UXDB更新表的统计信息，这些统计信息可以用于查询计划的优化，更新方法如下：
VACUUM ANALYZE [table_name] [(column_name)];
SELECT UPDATE_GEOMETRY_STATS([table_name], [column_name]);
GiST索引相比较UXDB中的R-Tree所有两个优势。首先，GiST索引是NULL值安全的，这意味着用户可以在一个包含NULL值的列（包括几何类型列）上面创建索引。第二，GiST索引支持“无丢失”存储，这对于处理超过8K存储大小的大型GIS对象来说是很重要的。这种“无丢失”特性能够让UXDB在索引中只存储一个对象的关键部分—比如对于GIS对象，只存储它的bounding box。在创建R-Tree索引的过程中，超过8K的GIS对象会引起创建失败。
3.6.2.使用索引
一般来说，索引能够隐式地加速获取数据：一旦创建了索引，查询优化器会决定什么时候使用索引信息来加速查询。不幸地是UXDB不能尽可能有效地像使用其他索引一样使用GiST索引，这会导致有时候应该使用空间索引，却使用了全表扫描。
如果发现空间索引(就这里来说就是字段索引)没有很好的使用，可以按照下面的方式来做。
-
首先，确保表的记录数和值分布这样的统计信息已经被收集，以便查询优化器有更丰富的信息来决定是否使用索引。收集统计信息可以使用函数update_geometry_stats([table_name,column_name])(compute distribution)和命令VACUUM ANALYZE[table_name] [column_name] (compute number of values)来做。执行命令VACUUM ANALYZE会将上面两个操作一步完成。应该定期VACUUM数据库，许多UXDB 的DBA会经常定期执行VACUUM任务。
-
如果VACUUM操作没有解决问题，可以强制通过SET ENABLE_SEQSCAN=OFF把全表扫描关了来使用索引。应该有节制地使用这个命令，并且只在空间索引查询上使用。一般来说，查询优化器会比在何时使用B-Tree索引上更懂。一旦完成了查询，应该把SET ENABLE_SEQSCAN值改回ON，以便其他查询可以正常使用查询优化器。
-
如果发现查询优化器对全表扫描和索引扫描的成本消耗估算是错误的，可以减少配置文件中uxsinodb.conf的random_page_cost参数值，或者使用SET random_page_cost=#语句设置。改值的默认值为4，可以将这个值设置为1或2。减少这个值可以让查询优化器更倾向于使用索引。
3.7.复杂查询
空间数据库功能必要的理由是因为需要在数据库内部进行查询，而这些是客户端GIS功能所需要的。要想高效使用UXGIS，需要知道哪些空间函数是可用的，并且确保在空间表中有合适的索引以便提供好的查询性能。下面的这些示例中SRID值为312是用来展示示例的，实际开发中应该使用在spatial_ref_sys中真实的和数据匹配的SRID值。如果数据中没有指定空间参考系，需要思考这个数据为什么没有SRID值。
3.7.1.充分利用索引
构建查询时候，记住只有基于bounding box的运算符比如&&才能利用GiST索引。一些函数像ST_Distance()不能使用索引来优化查询。在大表上的查询是非常慢的，如下：
SELECT the_geom
FROM geom_table
WHERE ST_Distance(the_geom, ST_GeomFromText('POINT(100000 200000)', 312)) < 100
这个查询查询出所有在点point (100000, 200000) 100个长度单位范围的所有记录。这个查询非常慢的原因是，它会计算出给定的点与表中的所有点的距离。可以通过&&运算符来减少所需的距离计算量。
SELECT the_geom
FROM geom_table
WHERE ST_DWithin(the_geom, ST_MakeEnvelope(90900, 190900, 100100, 200100,312), 100)
这个查询同样结果的几何对象，但是这个查询会更高效。假定在字段the_geom上面有一个GiST索引，查询优化器会识别到这个索引，并用来减少使用函数ST_Distance进行计算的记录数。注意运算符&&隐含使用函数ST_MakeEnvelope返回的几何对象是一个以给定点为原点的长宽为20个长度单位的正方形盒子，这个是“查询盒子”。运算符&&使用索引来把要查询的几何对象集减少到其bounding box和查询盒子有叠加的几何对象。假定“查询盒子”要比整个表小很多，那么这个办法会大幅度减少距离的计算量。
3.7.2.空间SQL示例
本节所用的示例会使用两张表，一个是线性道路表，一个是多边形的市政边界。道路表bc_roads的定义如下。
Column | Type | Description
------------+-------------------+-------------------
gid | integer | Unique ID
name | character varying | Road Name
the_geom | geometry | Location Geometry (Linestring)
bc_municipality表定义如下：
Column | Type | Description
-----------+-------------------+-------------------
gid | integer | Unique ID
code | integer | Unique ID
name | character varying | City / Town Name
the_geom | geometry | Location Geometry (Polygon)
-
所有的道路以千米为长度单位，总长度是多少？
这个问题一个SQL语句就可以解决。
SELECT sum(ST_Length(the_geom))/1000 AS km_roads FROM bc_roads; km_roads ------------------ 70842.1243039643 (1 row) -
Prince George市有多少公顷？
该查询需要把查询时候的条件（该条件在bc_municpality的字段name上）和一个空间计算结（面积计算）合起来。
SELECT ST_Area(the_geom)/10000 AS hectares FROM bc_municipality WHERE name = 'PRINCE GEORGE'; hectares ------------------ 32657.9103824927 (1 row) -
该省最大面积的城市是哪个？
该查询需要在查询条件中加入空间测量计算。有许多方法解决这个问题，但是最高效的是下面的方法。
SELECT name, ST_Area(the_geom)/10000 AS hectares FROM bc_municipality ORDER BY hectares DESC LIMIT 1; name | hectares ---------------+----------------- TUMBLER RIDGE | 155020.02556131 (1 row)为了解决这个查询，必须计算每一个多边形的面积。如果要计算的面积对象很多，很重要的一点是要在要计算面积的列上面单独加上索引以便提高性能。通过逆序排序结果，然后使用UXDB的LIMT子句，可以很容易地找出最大的面积值，而不必使用像max()这样的聚合函数。
-
完全包含在每个直辖市里面的道路长度分别是多少？
这是一个“空间join”的类型，因为把两个表的数据（做空间join）放到一起，但是使用空间相交的条件（空间包含）而不是通常在一个字段上进行的关联join。
SELECT m.name, sum(ST_Length(r.the_geom))/1000 as roads_km FROM bc_roads AS r, bc_municipality AS m WHERE ST_Contains(m.the_geom, r.the_geom) GROUP BY m.name ORDER BY roads_km; name | roads_km ----------------------------+------------------ SURREY | 1539.47553551242 VANCOUVER | 1450.33093486576 LANGLEY DISTRICT | 833.793392535662 BURNABY | 773.769091404338 PRINCE GEORGE | 694.37554369147 ...这个查询会花费一点时间，因为表中的每一个道路的长度都要加起来（聚合）到最终的结果（这个表大概有25W条记录）。对于较小的覆盖（几千条记录覆盖后只有几百条），查询响应会非常快。
-
创建城市Prince George内所有道路的一个新表。
这是一个叠加的示例，它使用两张表，输出一张新表，该新表是这两个表包含的几何对象空间切割的产物，和上面的空间join是不同的，这个查询实际上创造了新的几何对象。叠加可以看做是空间join的增强版，对于精确数据分析很有用。
CREATE TABLE ux_roads as SELECT ST_Intersection(r.the_geom, m.the_geom) AS intersection_geom, ST_Length(r.the_geom) AS rd_orig_length, r.* FROM bc_roads AS r, bc_municipality AS m WHERE m.name = 'PRINCE GEORGE' AND ST_Intersects(r.the_geom, m.the_geom); -
Victoria市的"Douglas St"大街长度是多少？
SELECT sum(ST_Length(r.the_geom))/1000 AS kilometers FROM bc_roads r, bc_municipality m WHERE r.name = 'Douglas St' AND m.name = 'VICTORIA' AND ST_Intersects(m.the_geom, r.the_geom); kilometers ------------------ 4.89151904172838 (1 row) -
bc_municpality表中含有孔的面积最大的多边形是什么？
SELECT gid, name, ST_Area(the_geom) AS area FROM bc_municipality WHERE ST_NRings(the_geom) > 1 ORDER BY area DESC LIMIT 1; gid | name | area -----+--------------+------------------ 12 | SPALLUMCHEEN | 257374619.430216 (1 row)
