优炫数据迁移系统 UXDMS

1.概述

优炫数据库（UXDB）为您带来一款强大的迁移利器——优炫数据库迁移系统（UXDMS）。它不仅是一款工具，更是一个让数据迁移化繁为简的智能平台。UXDMS专为应对多源数据库环境设计，支持异构数据库间进行数据迁移与同步。系统架构包含以下四个核心模块：

• 首页：作为系统仪表盘，集中展示服务器运行状态、任务统计概览、实时任务动态及系统公告等信息。
• 数据库连接管理：提供对源端与目标端数据库连接配置的完整生命周期管理，支持连接的创建、修改、删除与检索。
• 迁移任务管理：实现迁移任务的全程管控，包括任务的创建、修改、删除、查询，以及运行、终止、暂停、恢复、批量执行、定时调度等操作。其核心功能是将各类源数据库中的数据结构、对象及数据，完整、统一地迁移至优炫数据库。
• 系统管理：负责用户账户的维护，包括用户的增删改查及密码修改等权限管理功能。

2.运行环境要求

硬件环境要求

| 硬件环境 | 配置要求 | | -- | --- | | CPU | x86、Arm、MIPS 等架构，主频不限 | | 内存 | 8GB 以上 | | 硬盘 | 20GB 以上可用空间 | | 网卡 | 1000 Base-T 以上支持 TCP/IP 协议的网卡 |

软件环境要求

3.软件安装

3.1. 安装到Linux系统

1. 检查docker是否安装以及运行状态

   #查看Docker是否安装
   docker --version
   #检查Docker服务状态
   sudo systemctl status docker
   #如果未安装 Docker，按照如下步骤安装：
   sudo yum install docker
   sudo systemctl start docker


2. 拷贝Linux版迁移工具包UXDMS2124A.tar到磁盘上。

3. 执行以下命令加载并启动。

   #加载镜像
   docker load -i UXDMS2124A.tar
   #启动运行迁移工具
   docker run -d --name=UX DMS2124A --restart=always --privileged=true  -p 8000:8000 UX DMS:1.0

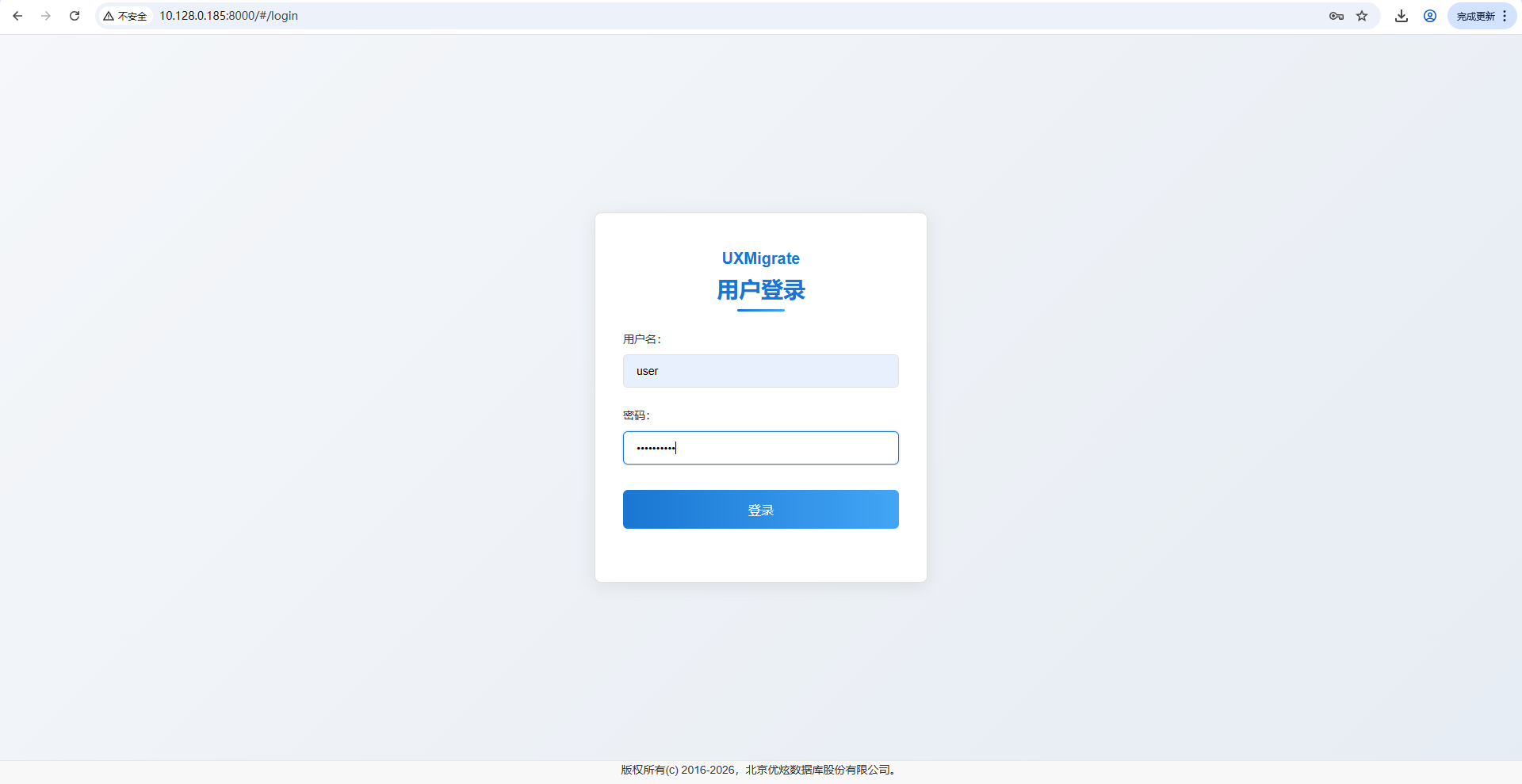

4. 加载后可以直接网页访问，打开浏览器，在浏览器输入本系统的访问地址http://UXDMSSERVERIP:8000，默认端口为8000，进入系统登录界面。系统默认内置了2个用户，管理员和普通用户，其中管理员可以管理用户，普通用户用户新建连接、迁移任务等操作。

4.首页

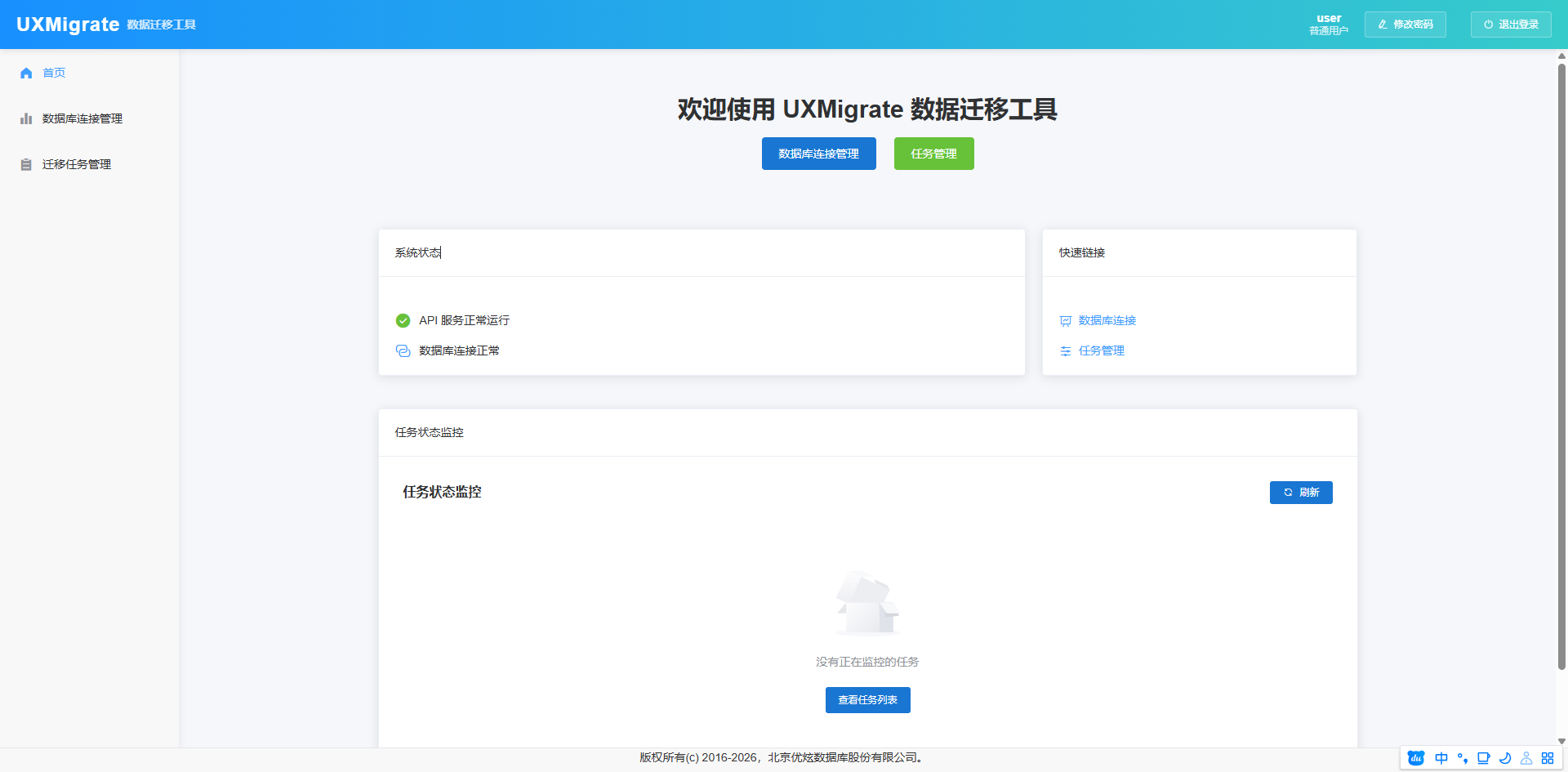

用普通用户系统登录成功后，默认展示系统首页。在页面左上角显示系统名称，在页面右上角显示当前登录用户、修改密码、退出登录按钮。页面左侧展示左侧菜单，页面中间展示详细的首页信息。首页界面如下：

5.数据库连接管理

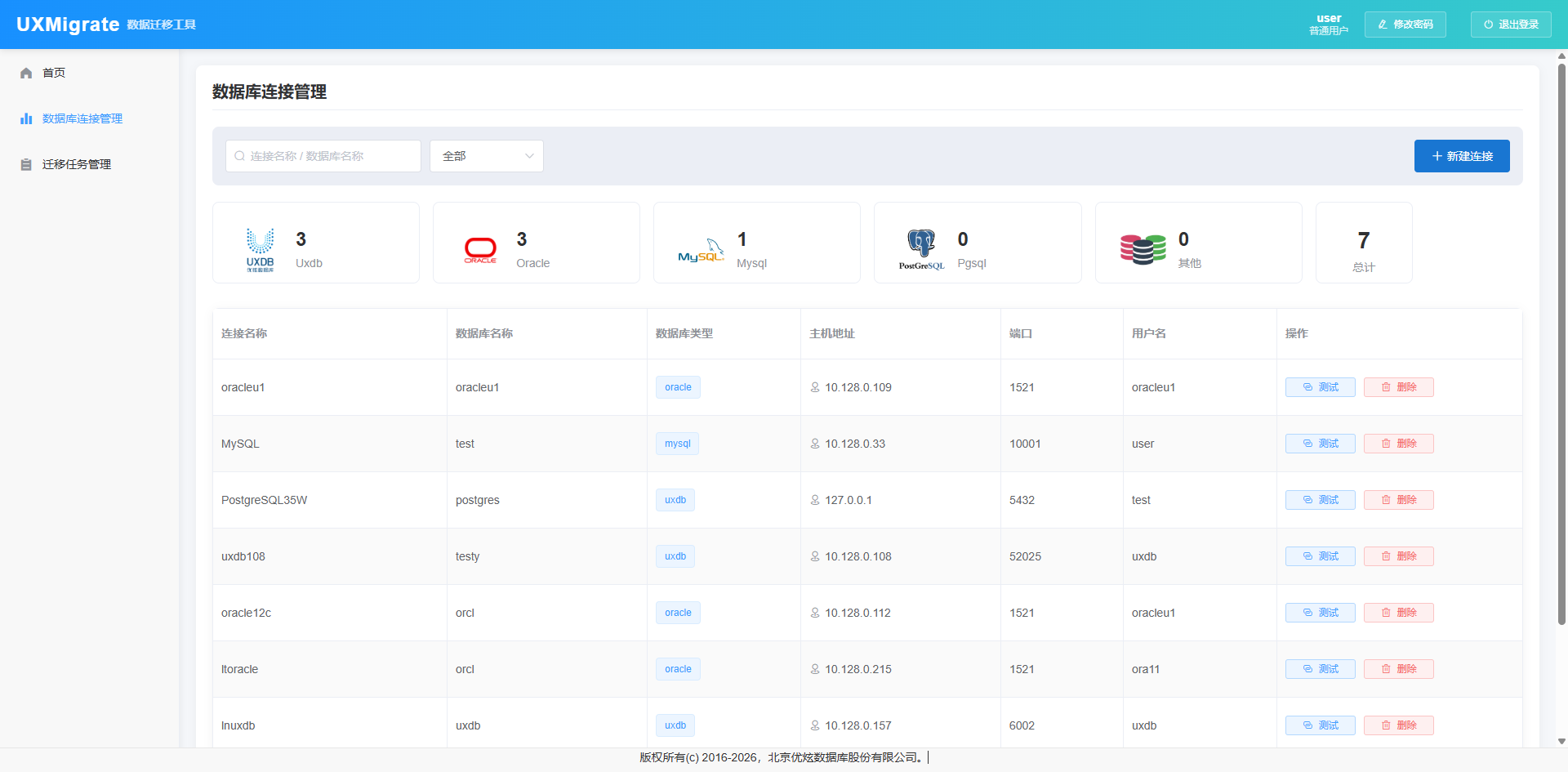

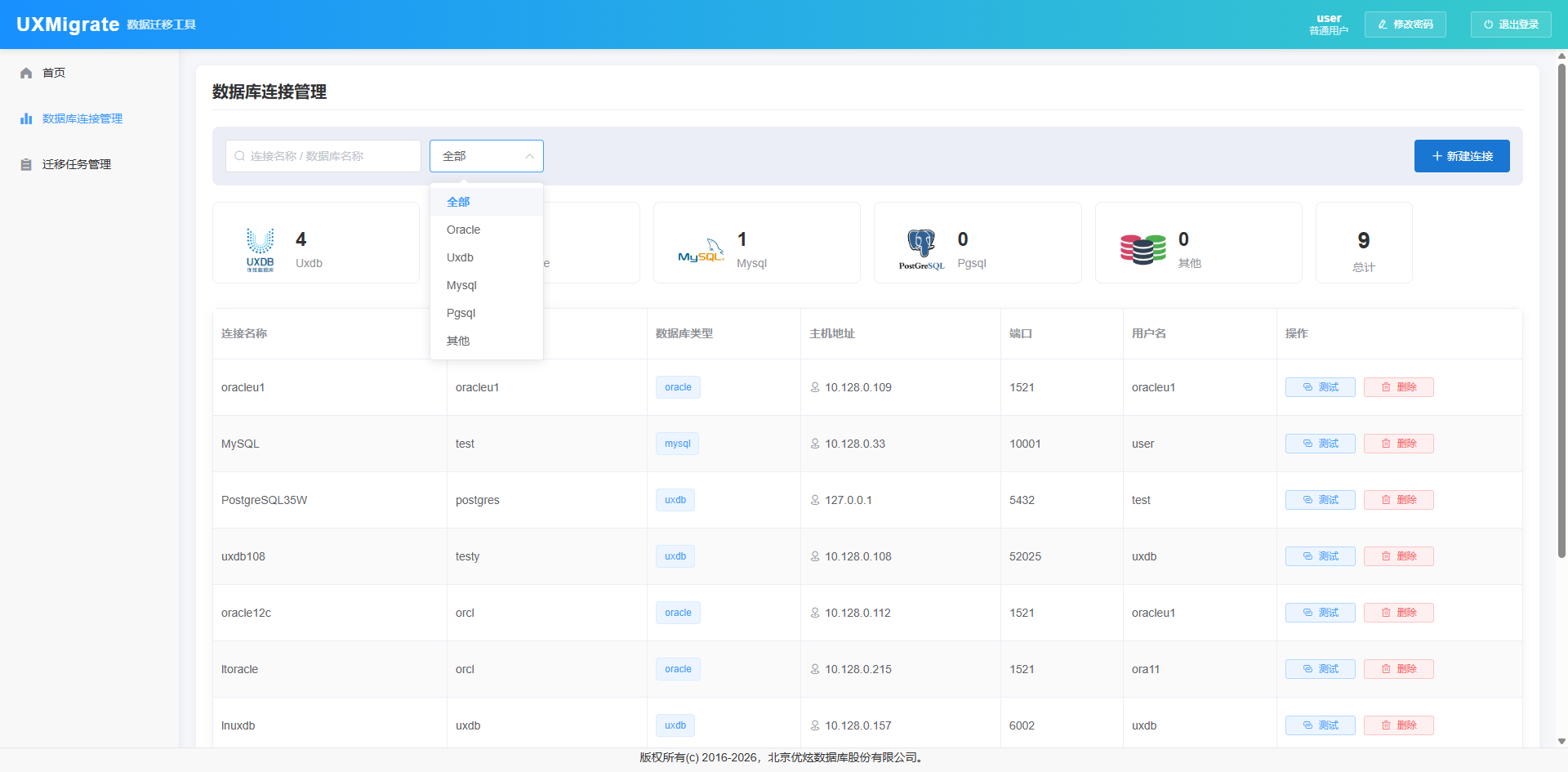

数据库连接管理实现对源数据和目标库的统一管理，主要包含新建连接、查找连接、测试连接和统计连接等内容。主界面如下：

5.1. 新建连接

登录系统后在左侧菜单栏点击“数据库连接管理”，在数据库管连接管理页单击“新建连接”按钮，打开新增数据库连接页。

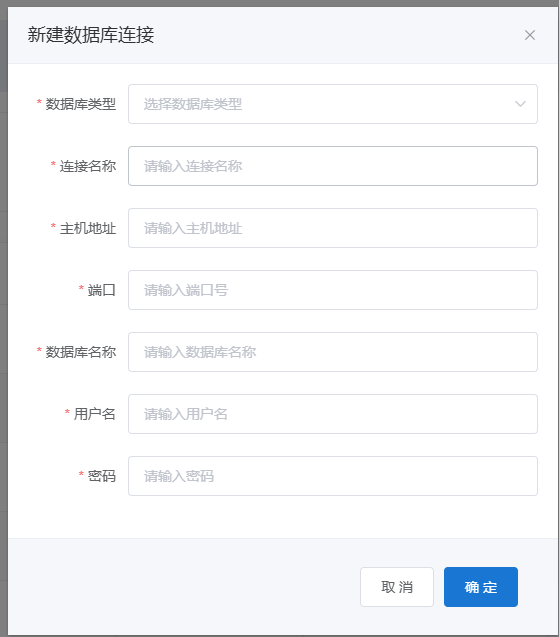

新建数据库连接界面说明

单击“确定”，校验连接名称是否唯一，如重名则弹窗报错“Failed”，通过校验，弹窗显示“Success”，完成数据库连接设置。

5.2. 测试连接

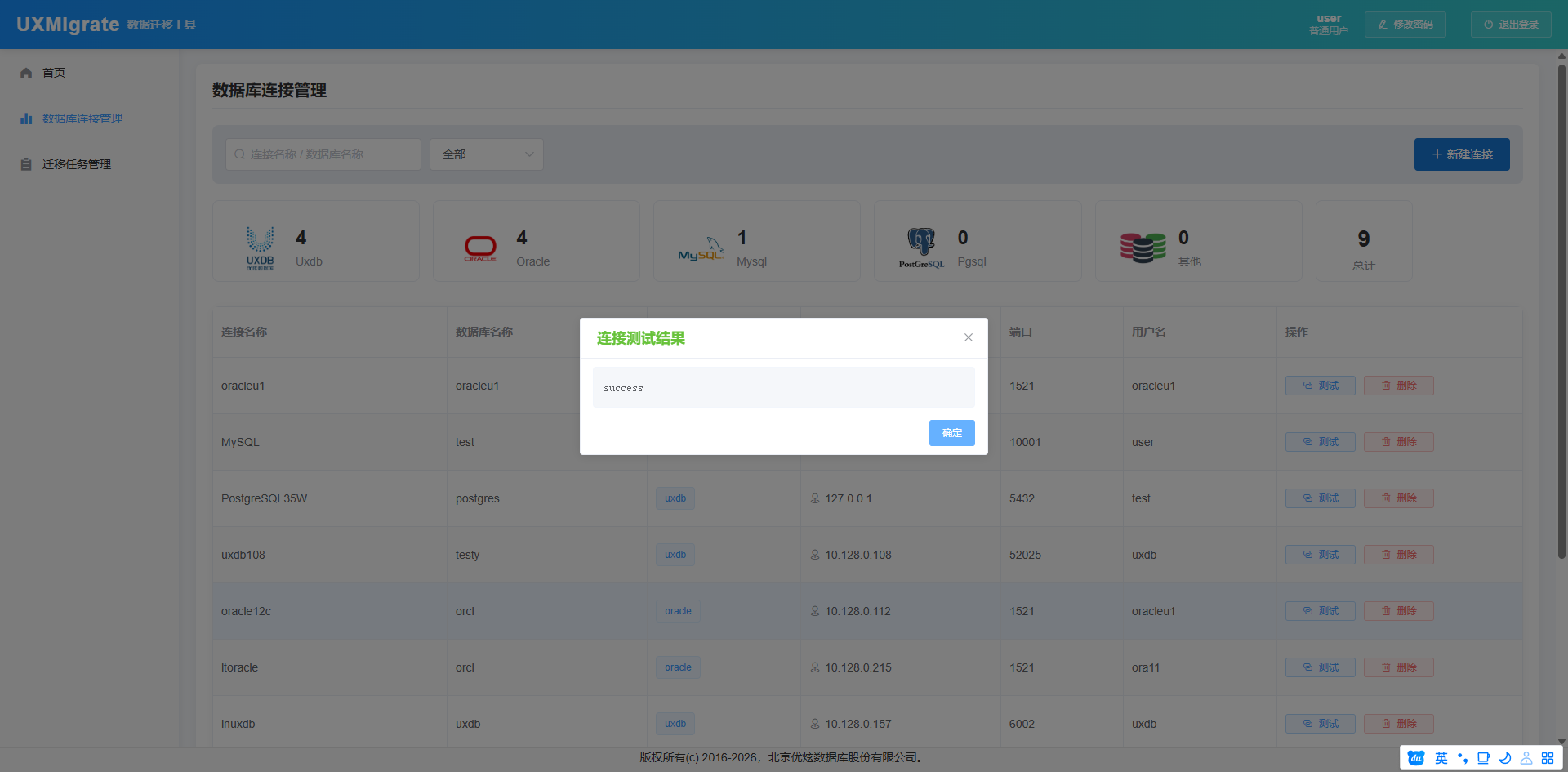

数据库连接创建后，在操作区选择“测试”按钮，测试数据库连接。测试成功，弹窗显示连接测试结果“Success”；测试不成功，弹窗显示连接测试结果“Failed”。

5.3. 查找连接

通过连接名称、数据库名称查询连接，支持模糊查询，并且可以根据数据库类型做初步过滤。

目标数据库界面说明

5.4. 删除连接

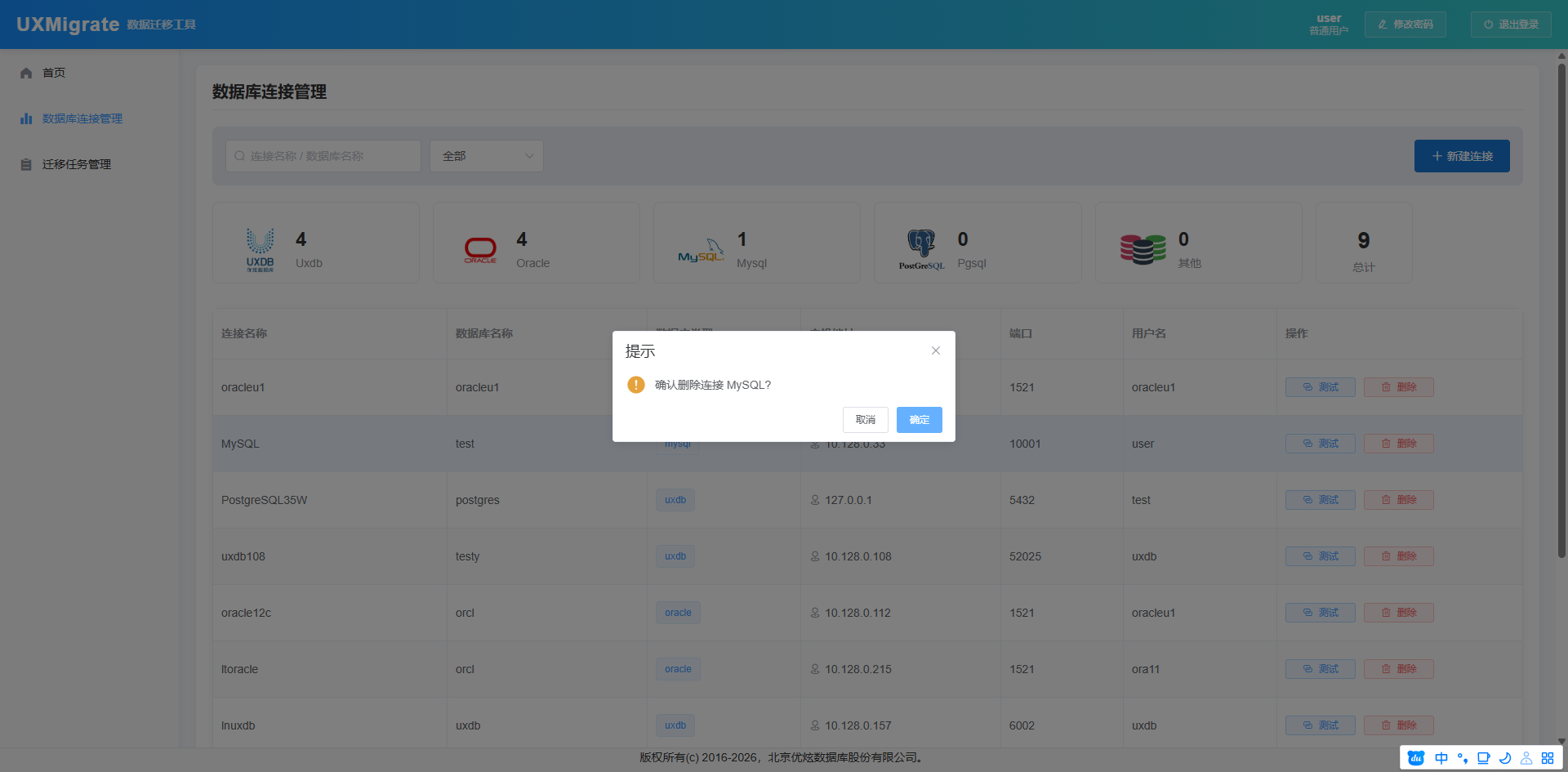

在数据库连接管理列表页的操作栏，单击“删除”按钮，弹出信息“确认删除连接+所选连接名称？”，单击“确定”按钮，删除选中的连接。若在弹窗中单击“取消”或X按钮，关闭确认弹窗，不删连接。当该连接被迁移任务引用后，该连接不能直接删除，会报错“数据库连接被任务引用”，需要先删除关联任务后才能删除。

6.迁移任务管理

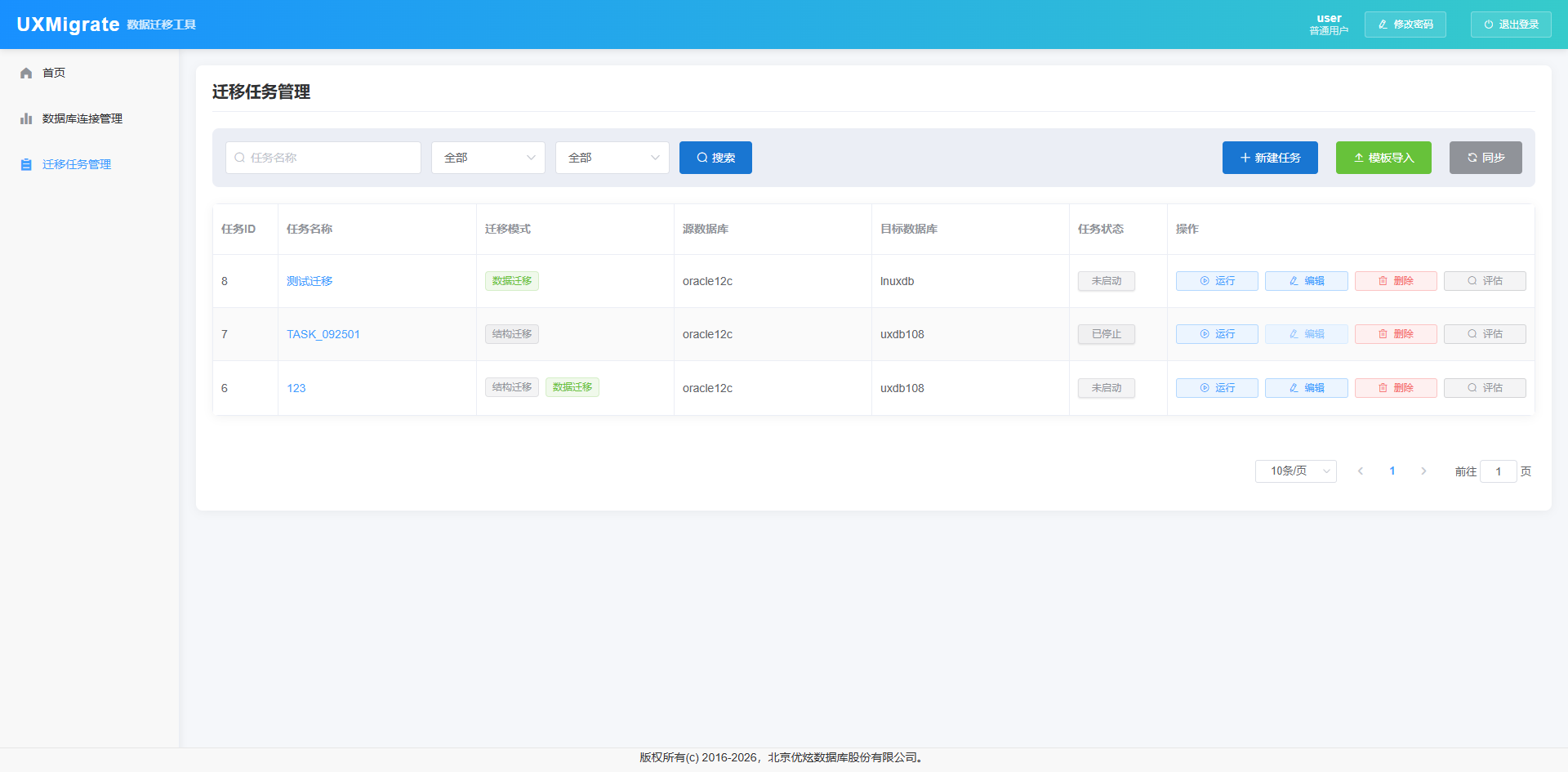

迁移任务管理包含任务新建、查找任务、任务详情、任务状态、任务操作等内容，其中任务新建包含新建和同步。任务操作包含任务详情、任务运行、删除任务和评估任务。同步任务是指将后台任务同步到前端页面，默认系统每隔5分钟也会同步一次。主界面如下：

任务存在多种运行状态，包括：未启动、已停止、运行中、已完成。已停止表示迁移异常终止，需要手动介入查看问题原因，排除异常后，可以再次点击运行。已经完成的任务不可以执行多次。

迁移任务模式是根据选择

源库对象的范围系统自动产生的，当仅迁移表结构时模式指定为结构迁移，仅迁移表数据时模式指定为数据迁移，表和数据都选择迁移时模式指定为结构迁移+数据迁移，只选择非表结构或表数据时，例如仅选择了序列，模式指定为空。

6.1. 新建任务

登录系统后在左侧菜单栏点击“迁移任务管理”，在迁移任务管理页单击“新建任务”按钮。进入选择源数据库界面。

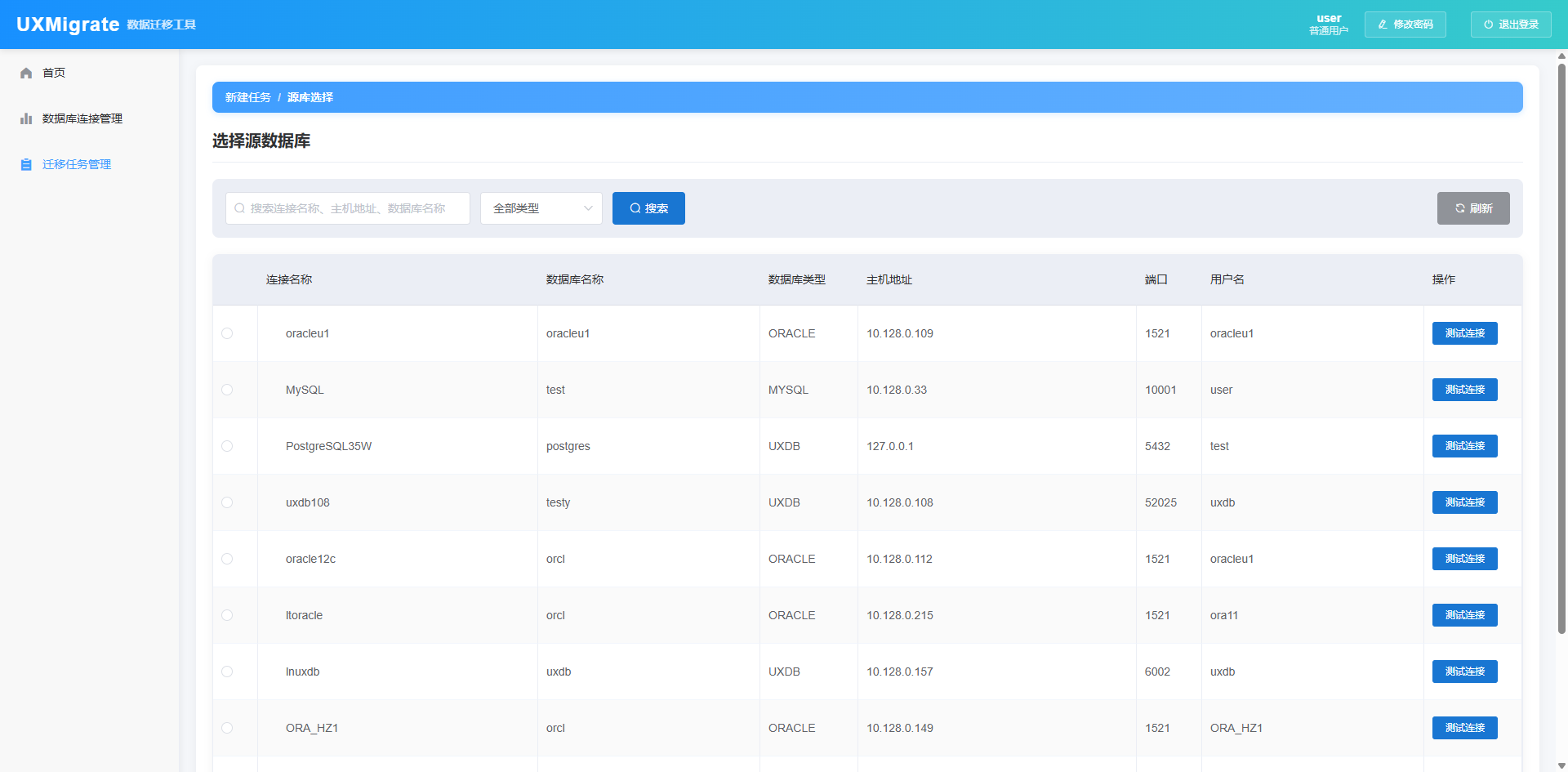

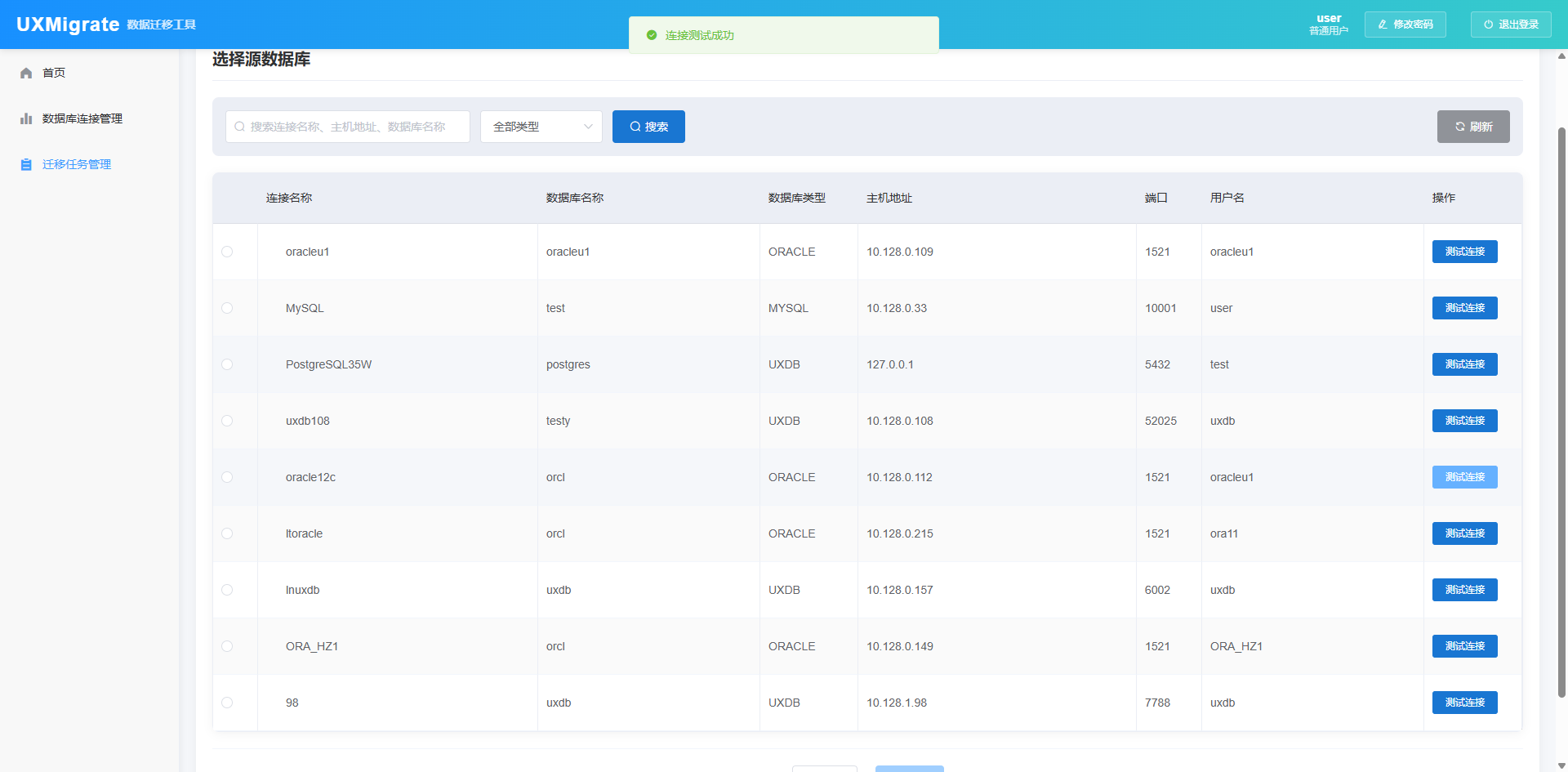

在已经建好的数据库连接中选择源数据库。选中后可以先进行测试连接，连接测试通过后，单击“下一步”，进入选择目标数据库页面。单击“取消”，弹出信息“是否取消创建任务？”，单击“确定”按钮，取消创建任务。若在弹窗中单击“取消”或X按钮，关闭确认弹窗，回到创建页面。后续步骤中每一页面均有“取消”按钮。

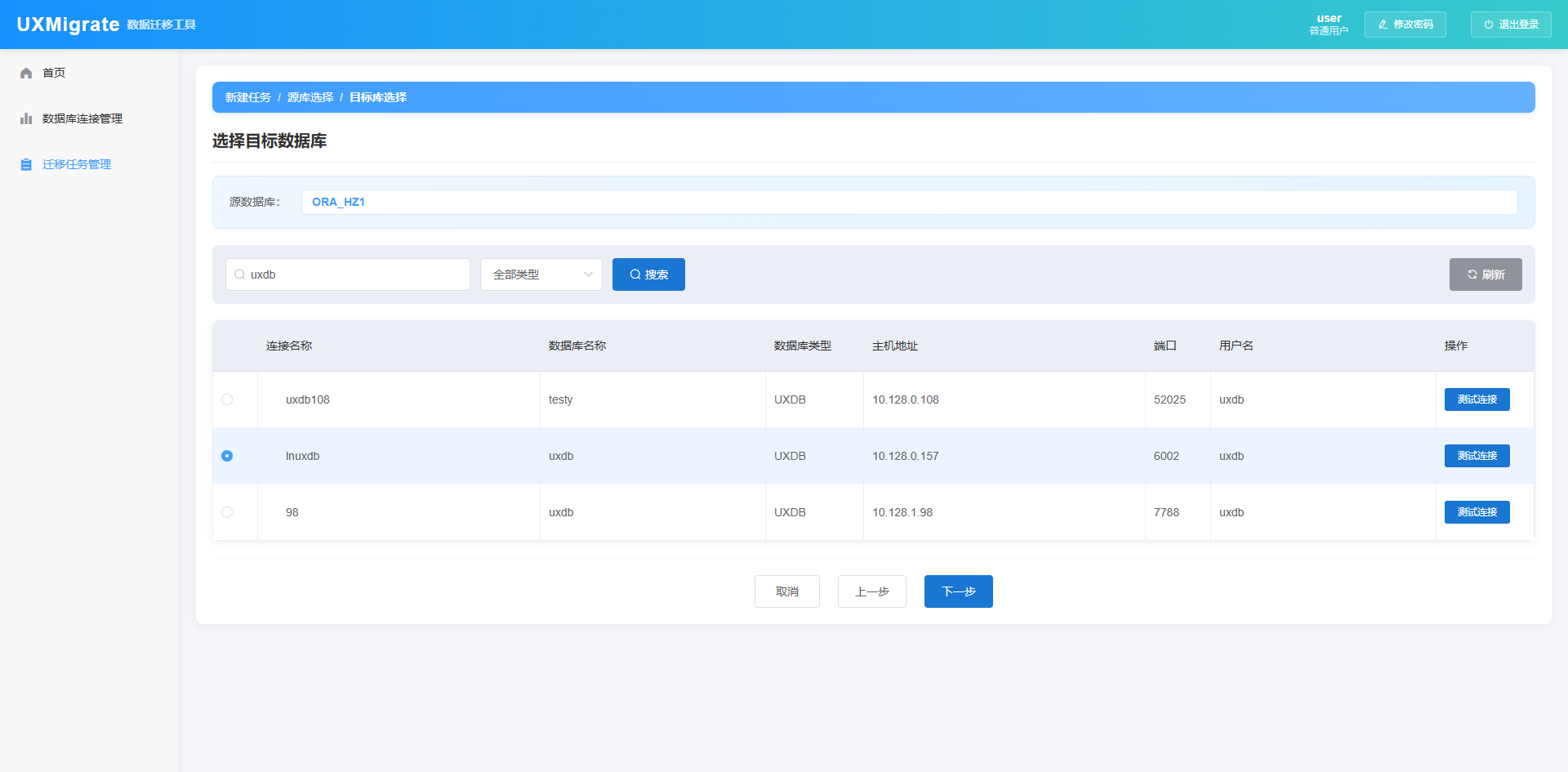

在已经建好的数据库连接中选择目标数据库。选中后可以先进行测试连接，连接测试通过后，单击“下一步”，进入模式选择页面。

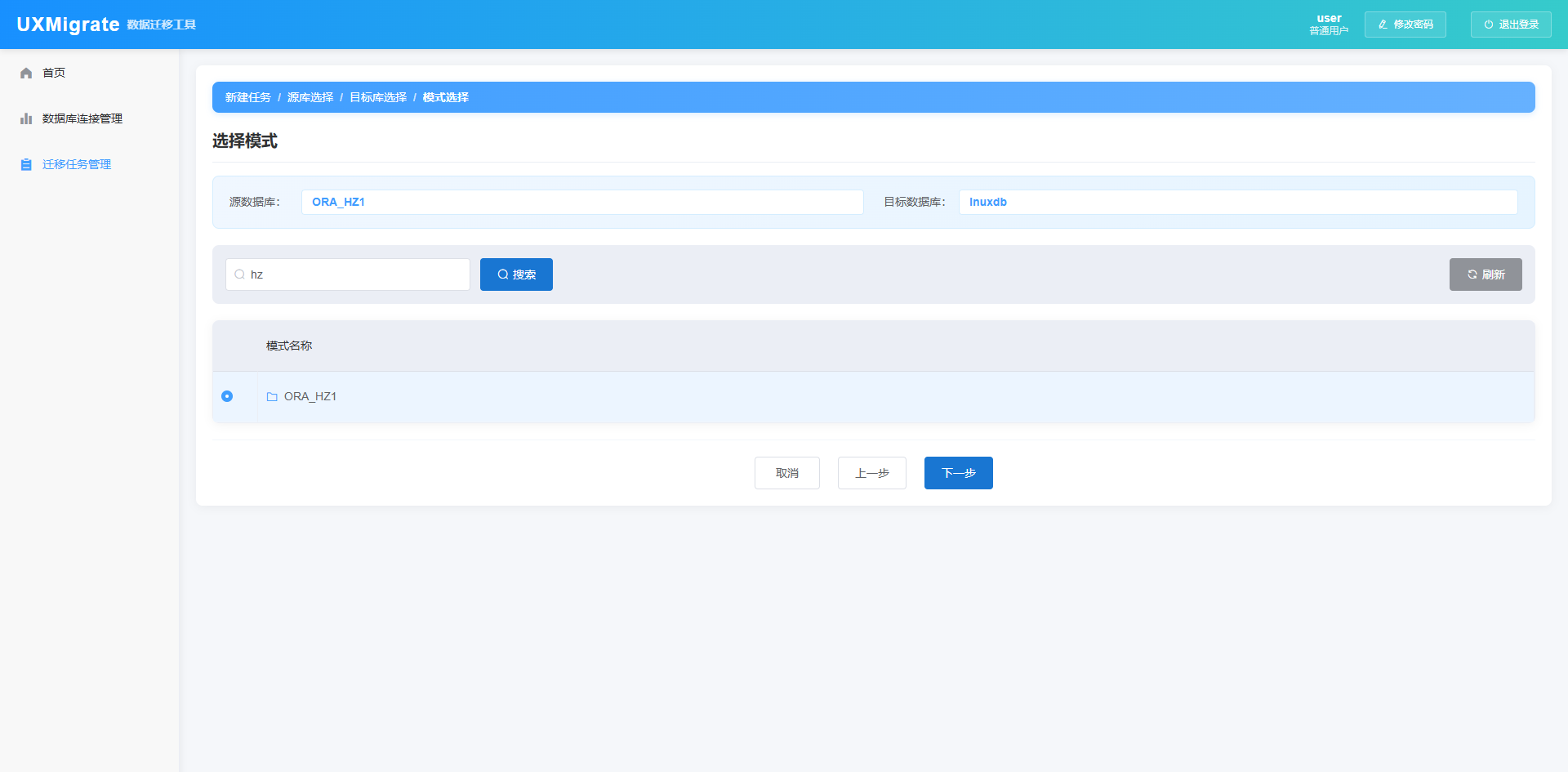

在源数据库库中的所有模式中，选择要迁移的模式并选中，单击“下一步”，进入对象选择页面。可以使用搜索框快速定位到要迁移的模式，点击“刷新”按钮可以重新读取所选源库内全部模式。

注意

每次迁移任务只能选取一个模式。

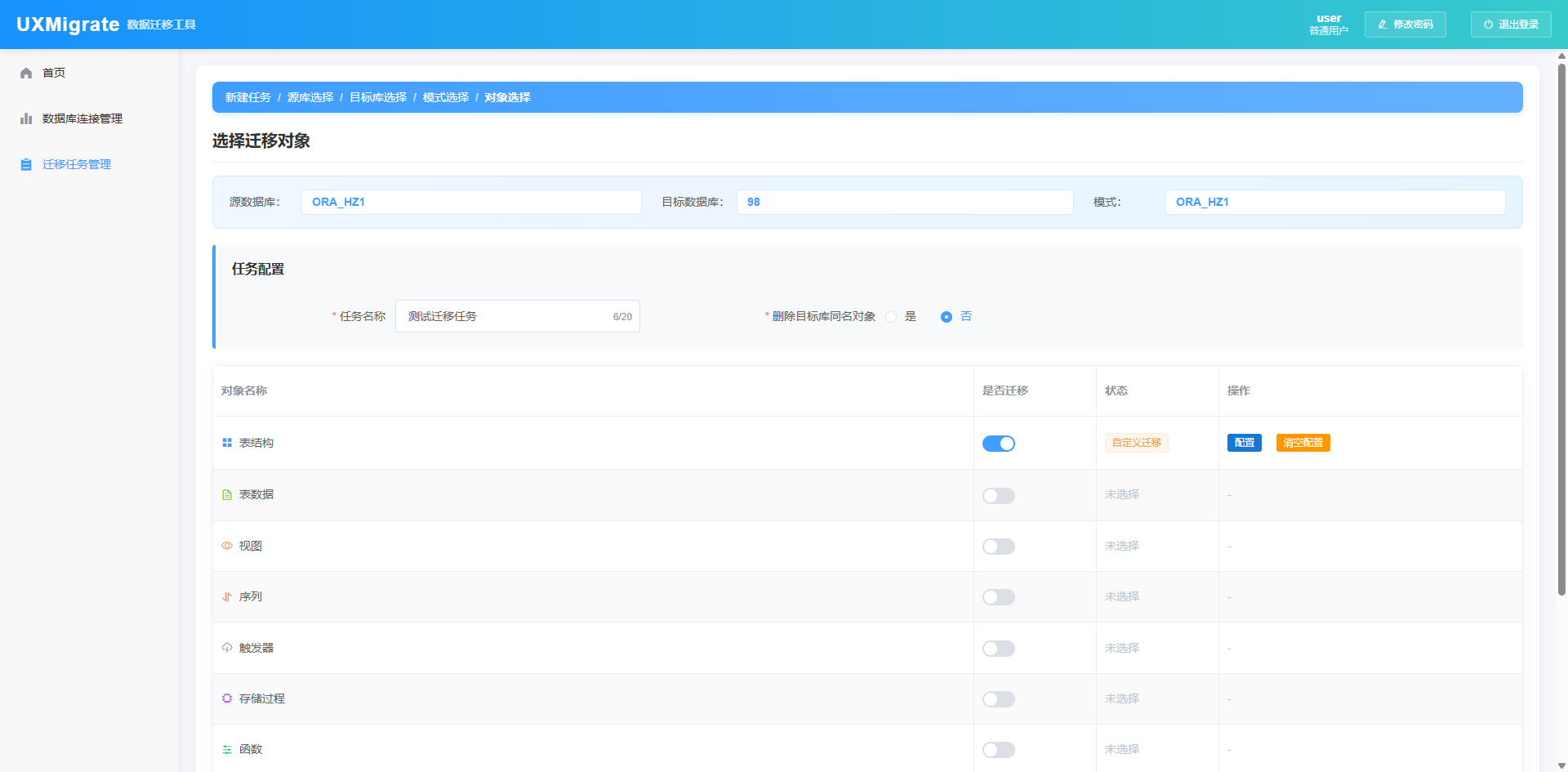

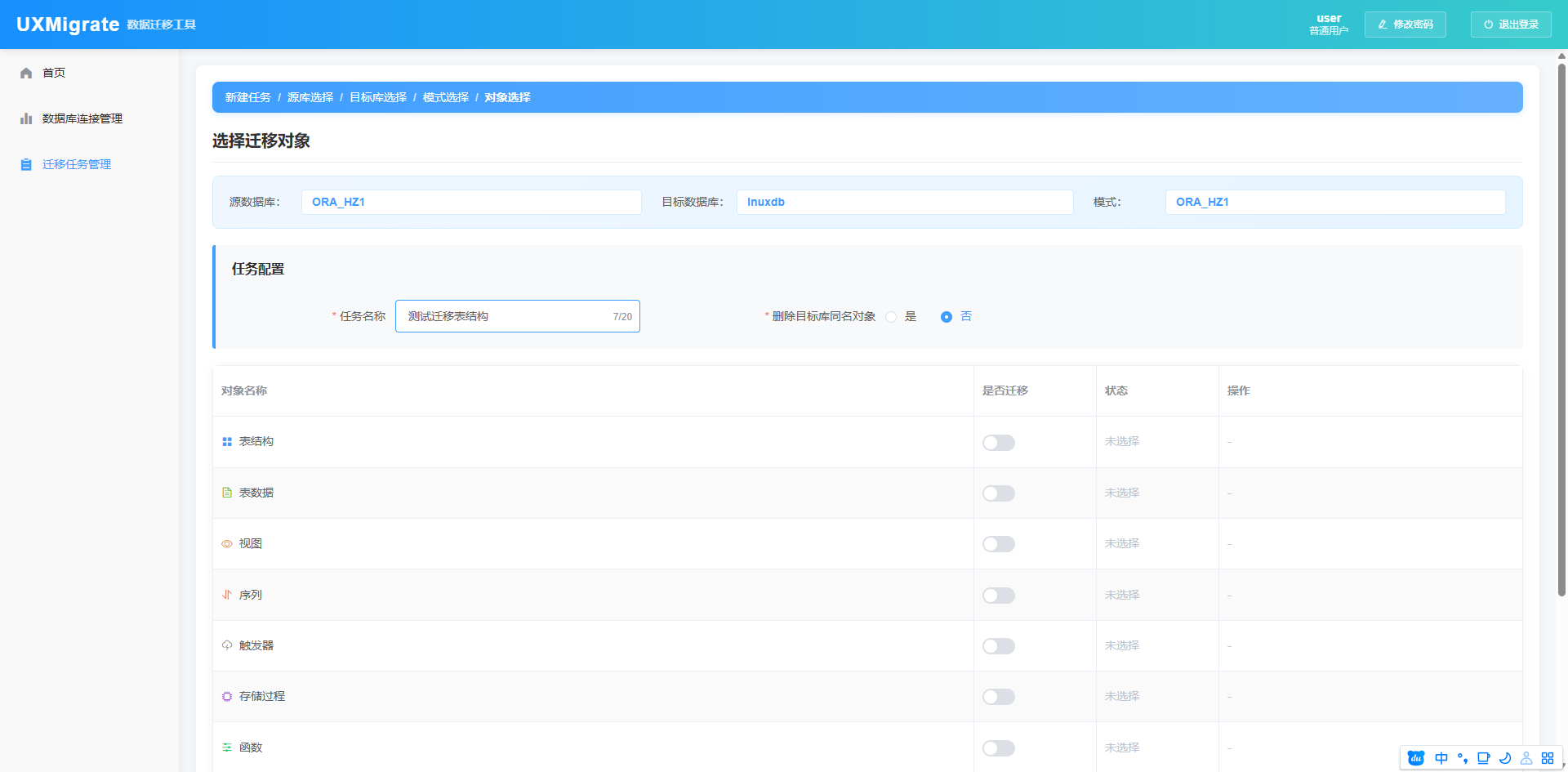

在要迁移的数据库模式中选择要迁移的对象。可选择的对象包含表结构、表数据、视图、序列、触发器、存储过程、函数、类型、包。单击“是否迁移”，选中的对象状态栏从未选择变为全部迁移，并且每个选中对象都会出现操作“配置”的按钮。

每一种对象类型都可以选择手动配置迁移对象的范围。系统默认不会删除目标库同名对象，可以手动配置是否删除。

6.1.1配置表结构和表数据对象

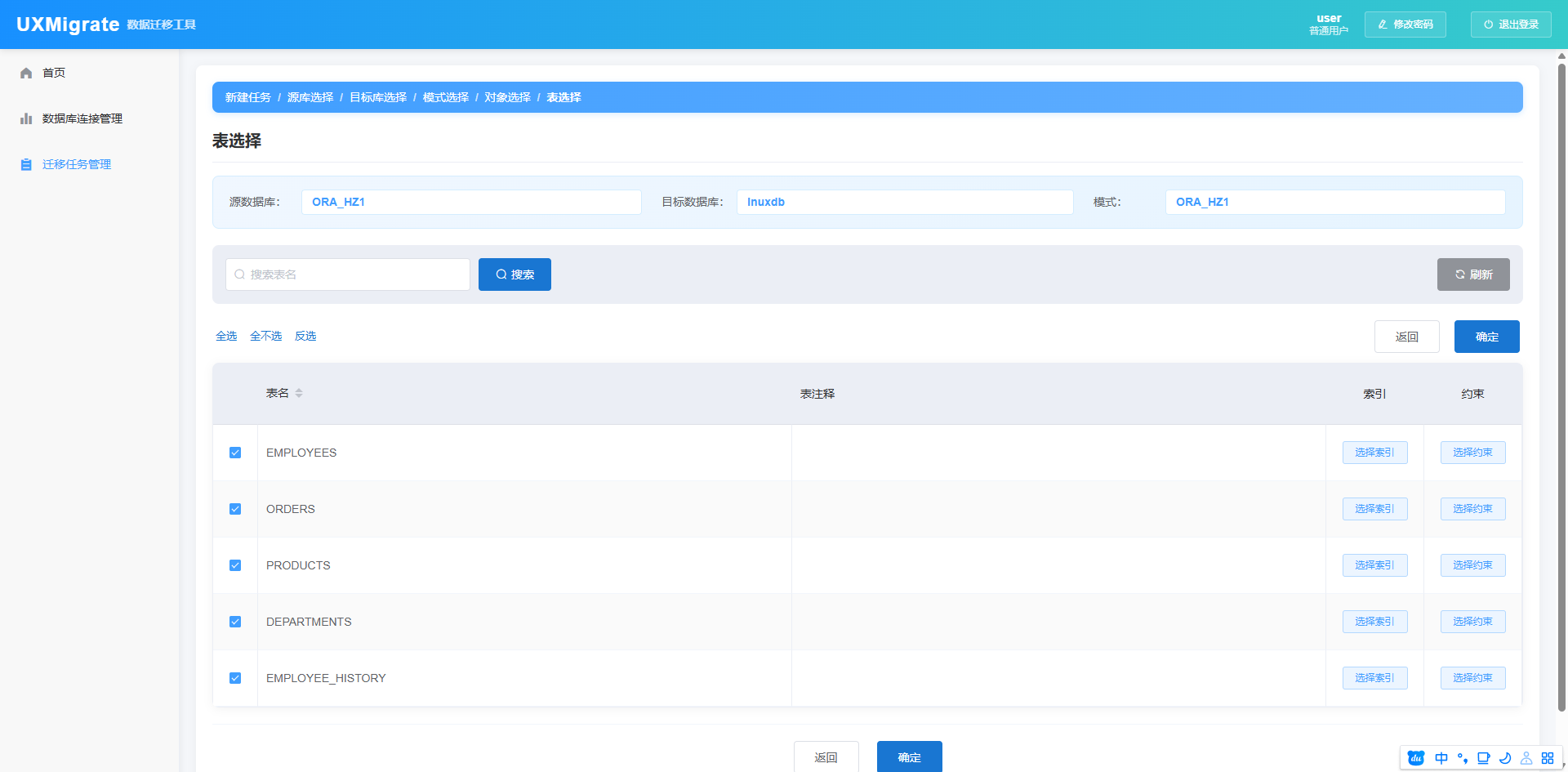

新建迁移任务时，支持自定义部分表内容的迁移。用户可在对象选择页面开启“是否迁移”开关，并通过**“配置**”按钮进入表清单进行勾选。

系统支持联动配置逻辑：当同时迁移表结构和表数据时，前者配置会自动同步给后者；若仅迁移表数据，系统将自动简化流程，无需配置索引和约束，仅需选择表对象即可。

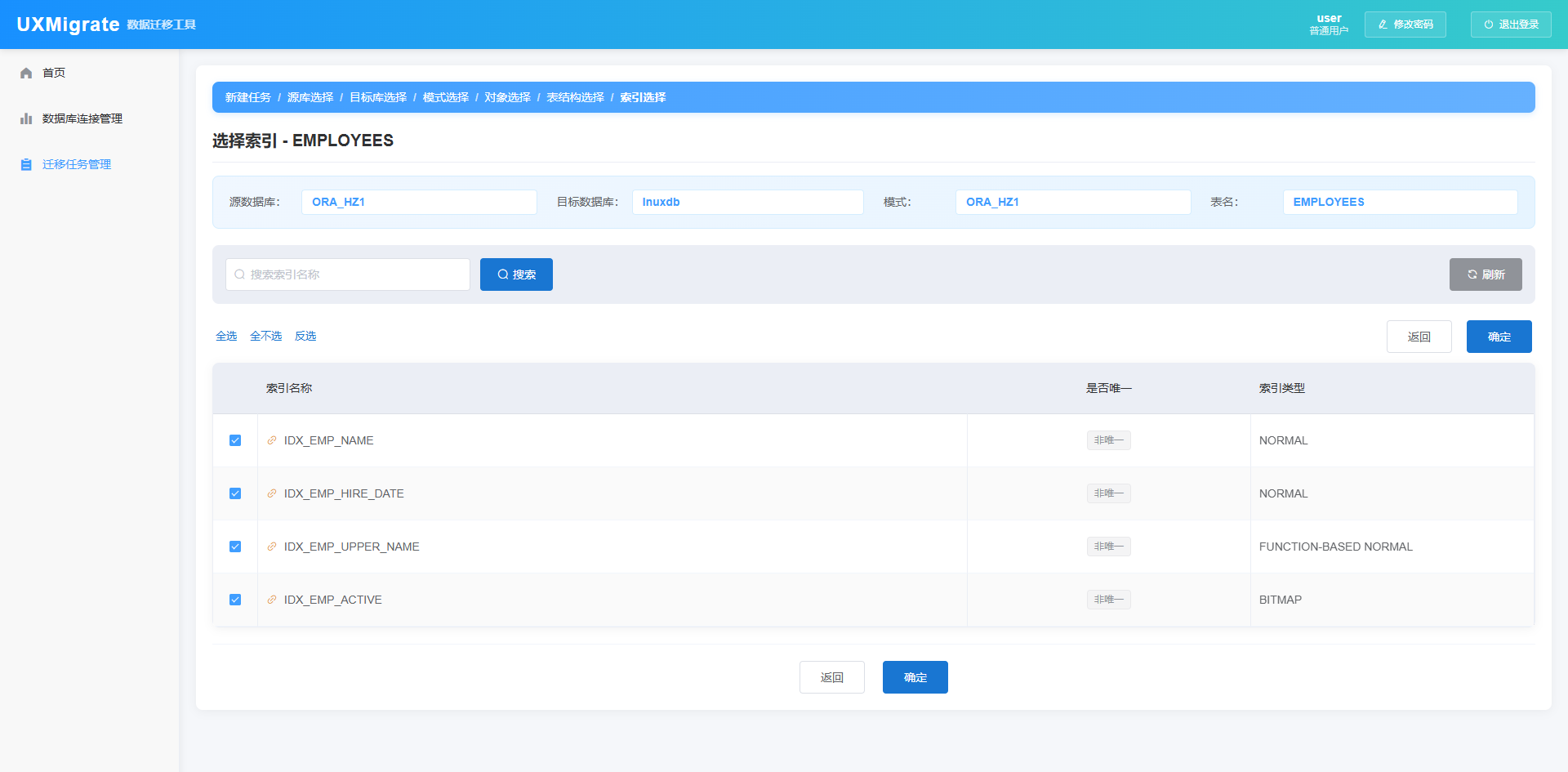

每个表都对应可配置选择是否迁移表上的索引和约束，操作方式一致，以下以索引的操作方式为例。单击“选择索引”按钮，弹出配置索引的界面，勾选清单左侧可以选择需要迁移的索引对象，默认是全部选择，选择完成后，点击“确认”按钮，表示选择生效，点击“返回”按钮，则退出索引选择配置。

注意

选择部分索引后，点击“确认”按钮，回到表选择页面后，必须再次点击“确认”按钮，索引配置才可以生效。

说明

约束配置页图标含义为P表示主键约束，U表示唯一约束，R表示外键约束，C表示检查约束，D表示默认值约束。

6.1.2配置视图对象

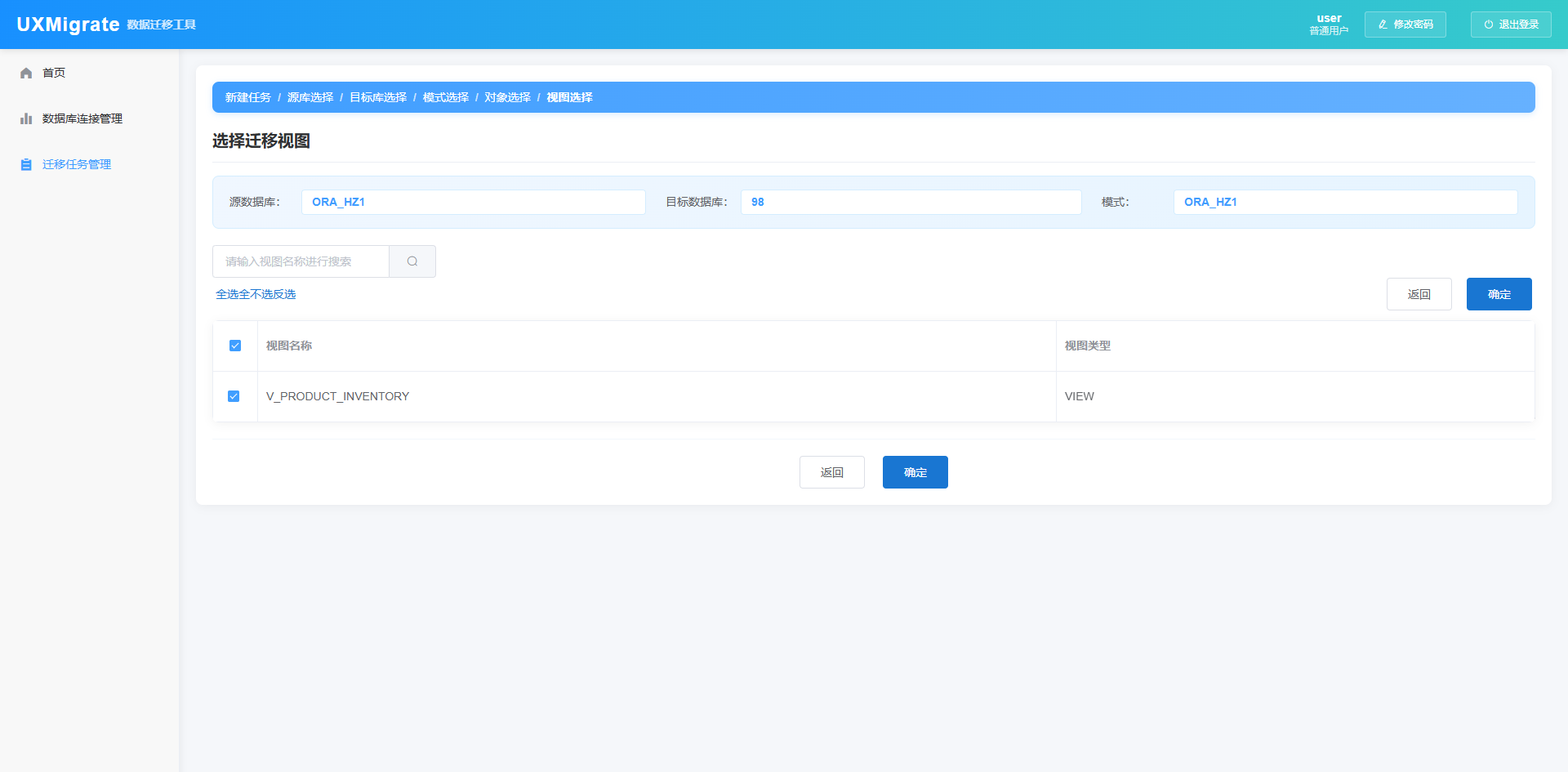

在新建迁移任务过程中，可以针对视图对象进行迁移配置，在新建任务过程中的对象选择页面，在视图行点击“是否迁移按钮”，待操作栏出现“配置”后，点击“配置”按钮后弹出迁移视图的清单，勾选清单左侧可以选择需要迁移的视图对象，默认是全部选择，选择完成后，点击“确认”按钮，表示选择生效，点击“返回”按钮，则退出配置。

6.1.3配置序列对象

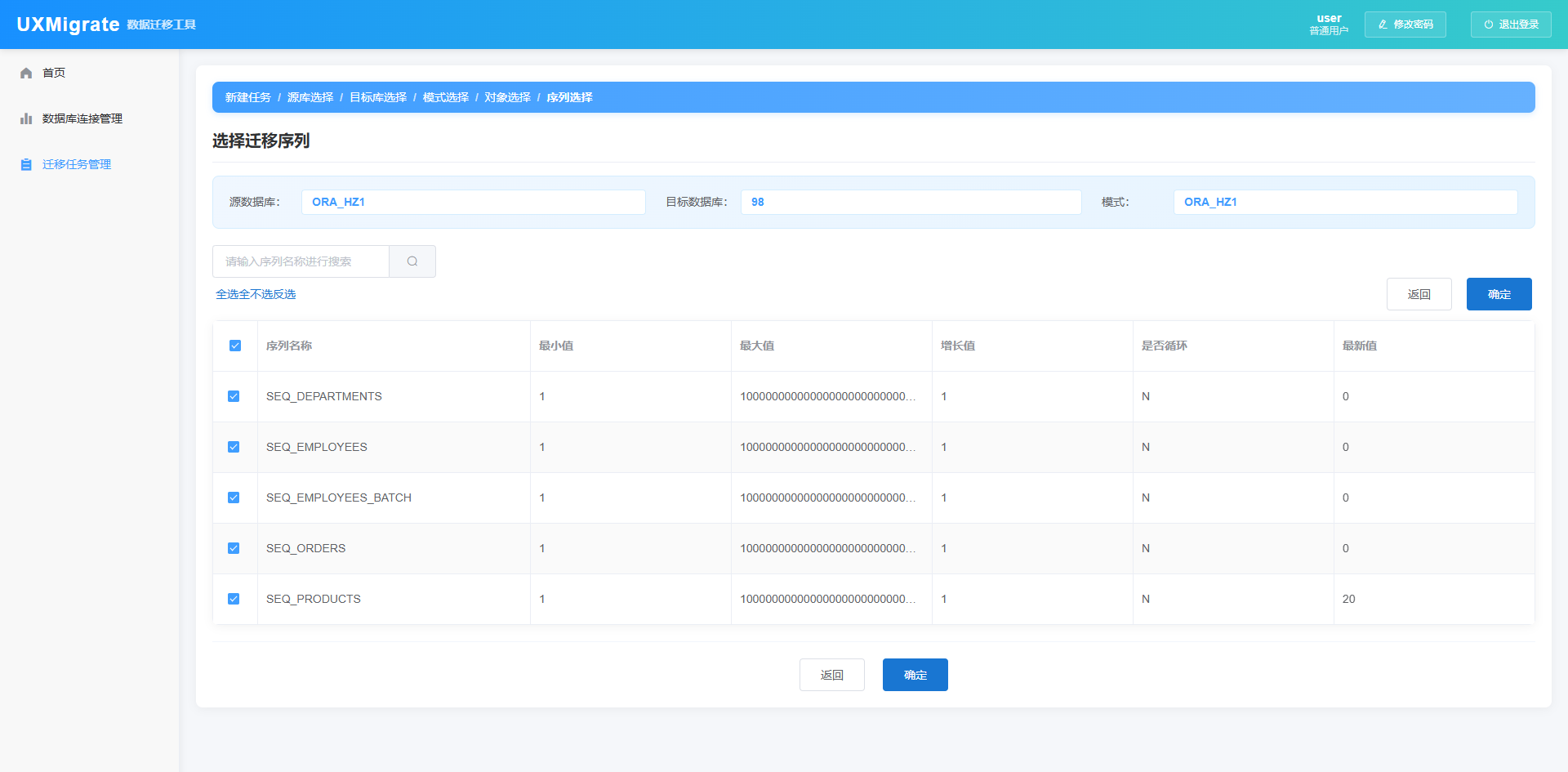

在新建迁移任务过程中，可以针对序列对象进行迁移配置，在新建任务过程中的对象选择页面，在序列行点击“是否迁移按钮”，待操作栏出现“配置”后，点击“配置”按钮后弹出迁移序列的清单，勾选清单左侧可以选择需要迁移的序列对象，默认是全部选择，选择完成后，点击“确认”按钮，表示选择生效，点击“返回”按钮，则退出配置。

6.1.4配置触发器对象

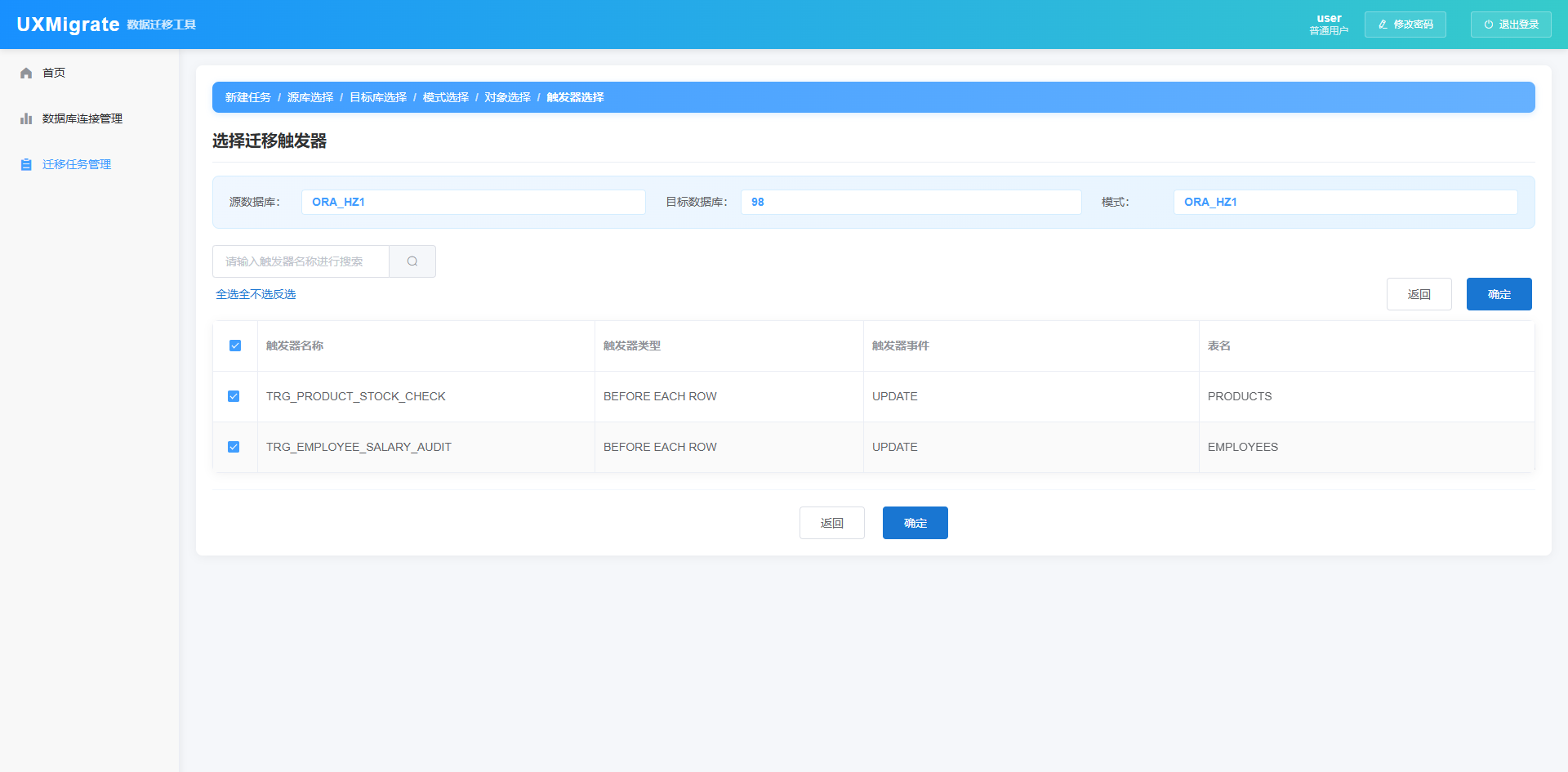

在新建迁移任务过程中，可以针对触发器对象进行迁移配置，在新建任务过程中的对象选择页面，在触发器行点击“是否迁移按钮”，待操作栏出现“配置”后，点击“配置”按钮后弹出迁移触发器的清单，勾选清单左侧可以选择需要迁移的触发器对象，默认是全部选择，选择完成后，点击“确认”按钮，表示选择生效，点击“返回”按钮，则退出配置。

6.1.5配置存储过程、包和函数对象

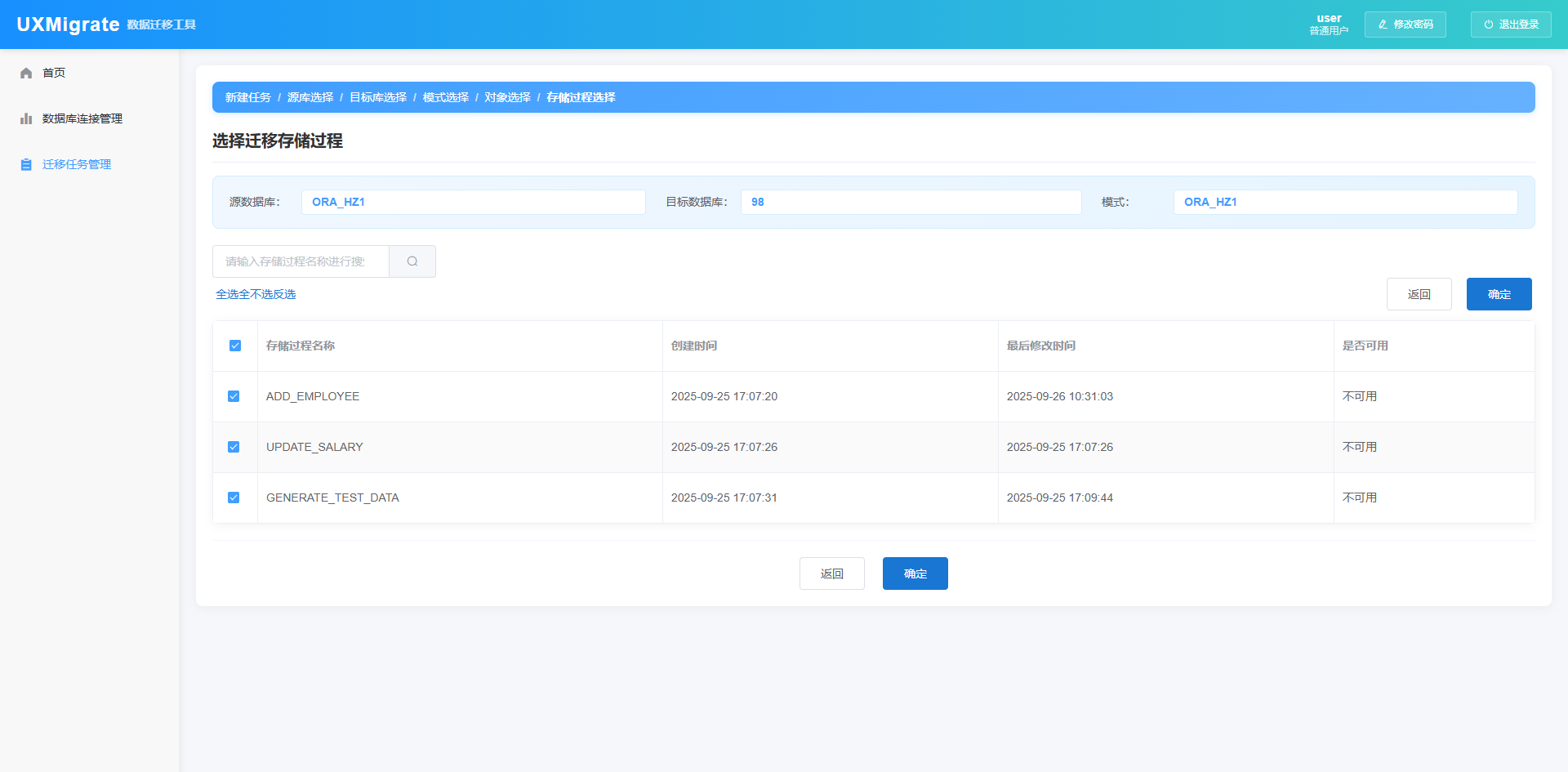

在新建迁移任务过程中，可以针对存储过程对象进行迁移配置，在新建任务过程中的对象选择页面，在存储过程行点击“是否迁移按钮”，待操作栏出现“配置”后，点击“配置”按钮后弹出迁移存储过程的清单，勾选清单左侧可以选择需要迁移的存储过程对象，默认是全部选择，选择完成后，点击“确认”按钮，表示选择生效，点击“返回”按钮，则退出配置。包、函数和存储过程配置方式相同。

6.1.6 清空配置

在选择了配置迁移内容后，该行会出现“清空配置”的按钮。单击列表的“清空配置”按钮，弹出信息“确认要清空+所选对象的配置吗？”，单击“确定”按钮，删除选中的配置。若在弹窗中单击“取消”或X按钮，关闭确认弹窗，不删除配置。

6.2. 查找任务

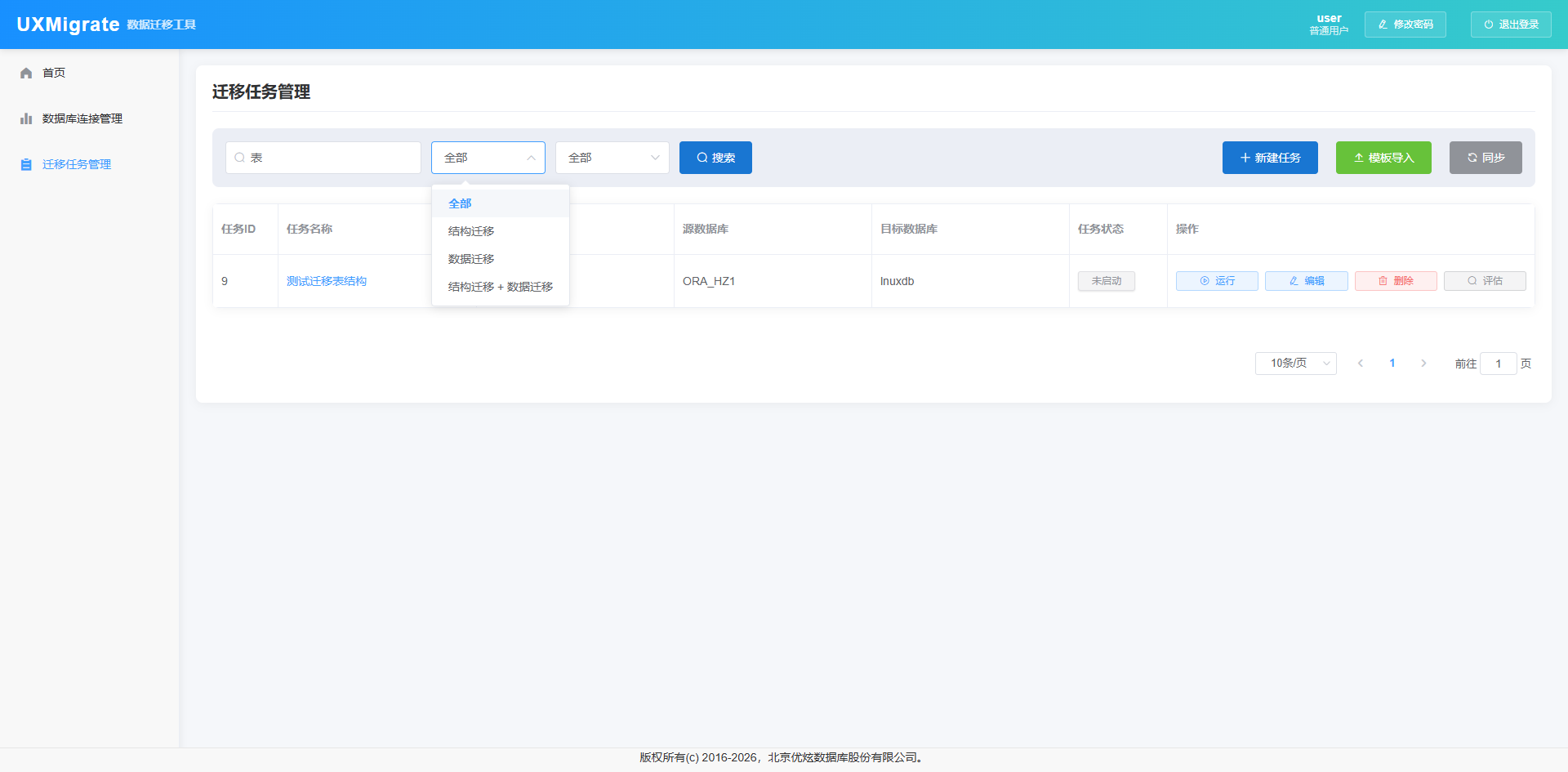

通过任务名称、迁移模式、任务状态查询，其中任务名称支持模糊查询。迁移模式包含，结构迁移、数据迁移、结构迁移+数据迁移3种模式，任务状态包含未启动、已完成、已停止、进行中4种状态。

6.3. 任务详情

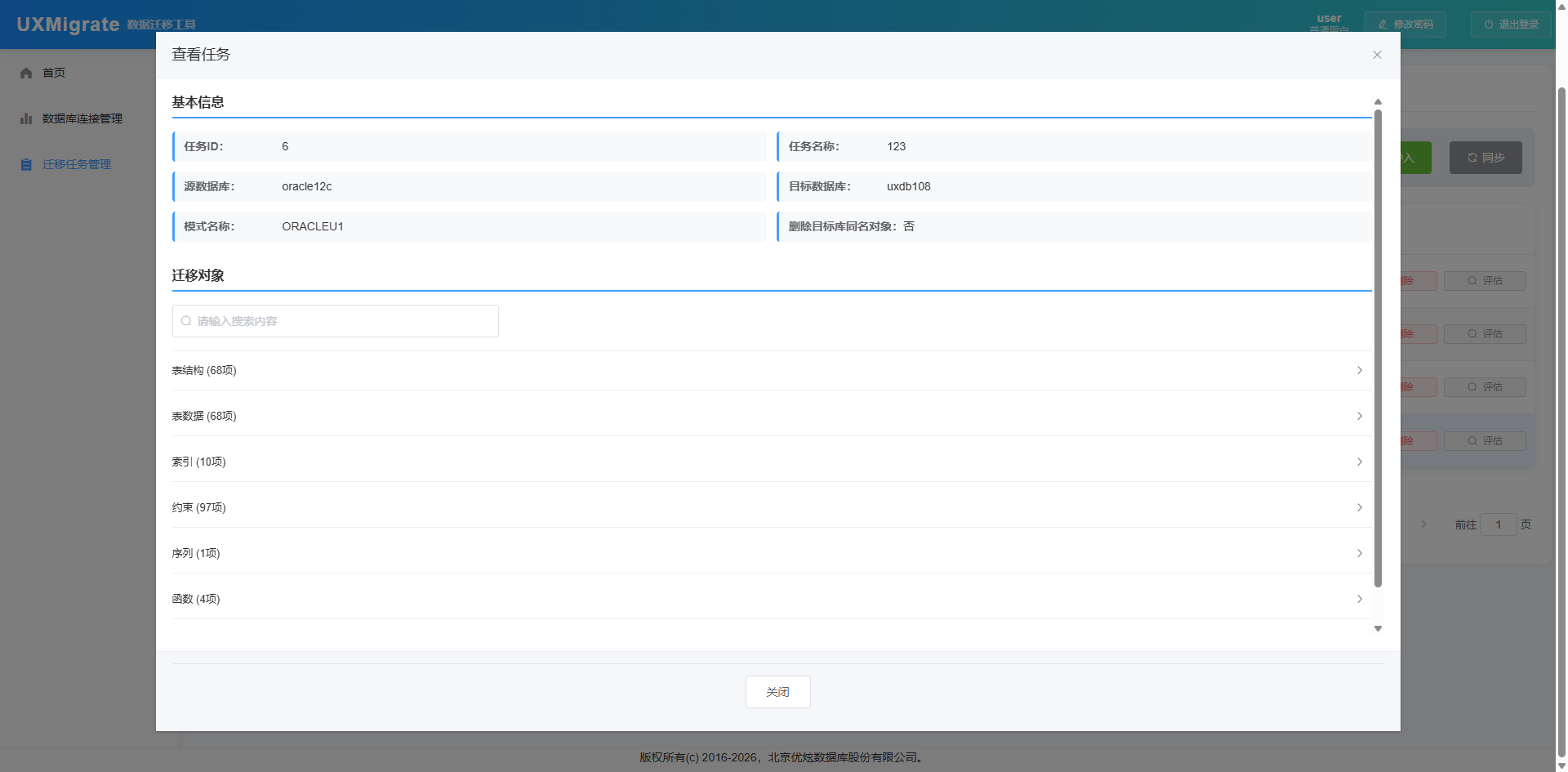

在数据迁移任务清单列表页，单击任务名称弹出任务详情页面。任务详情内容包含任务基本信息和迁移对象信息，具体有任务ID、任务名称、源数据库库、目标数据库、迁移模式名称、是否删除目标库同名对象。迁移对象以列表形式展示所有要迁移的对象，并且支持检索。

单击“下一步”，进入源库选择页面。

6.4. 任务操作

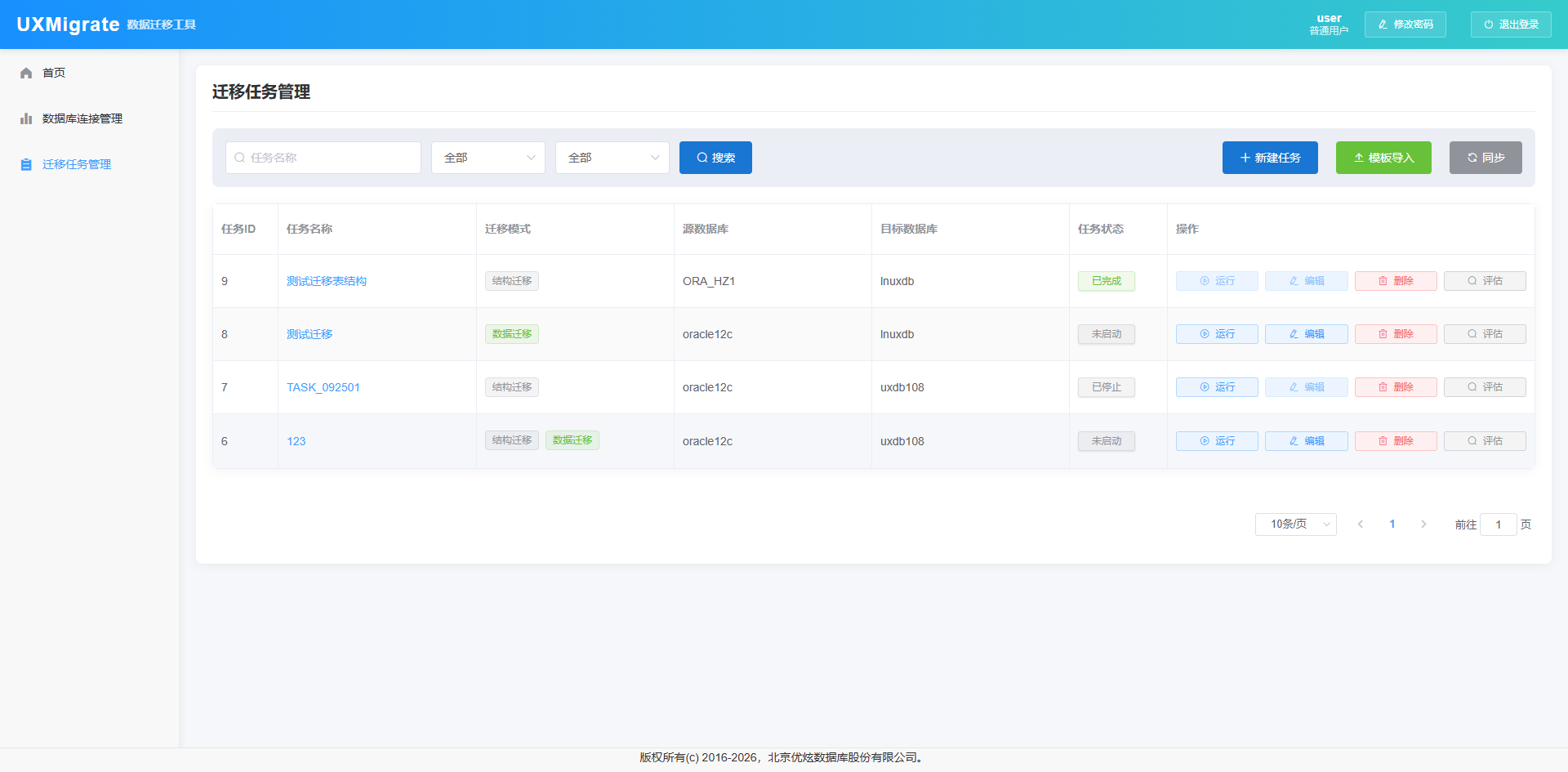

在数据迁移任务清单页，单击某行列表的“运行”按钮，运行当前行的任务。任务状态从未运行变更到运行中，任务结束后任务状态栏变成已完成。已完成状态表示该任务已经成功结束，不能再次点击“运行”按钮。点击“运行”按钮之后，页面提示任务 "所选任务名称" 启动成功，同时任务状态栏变为运行中。

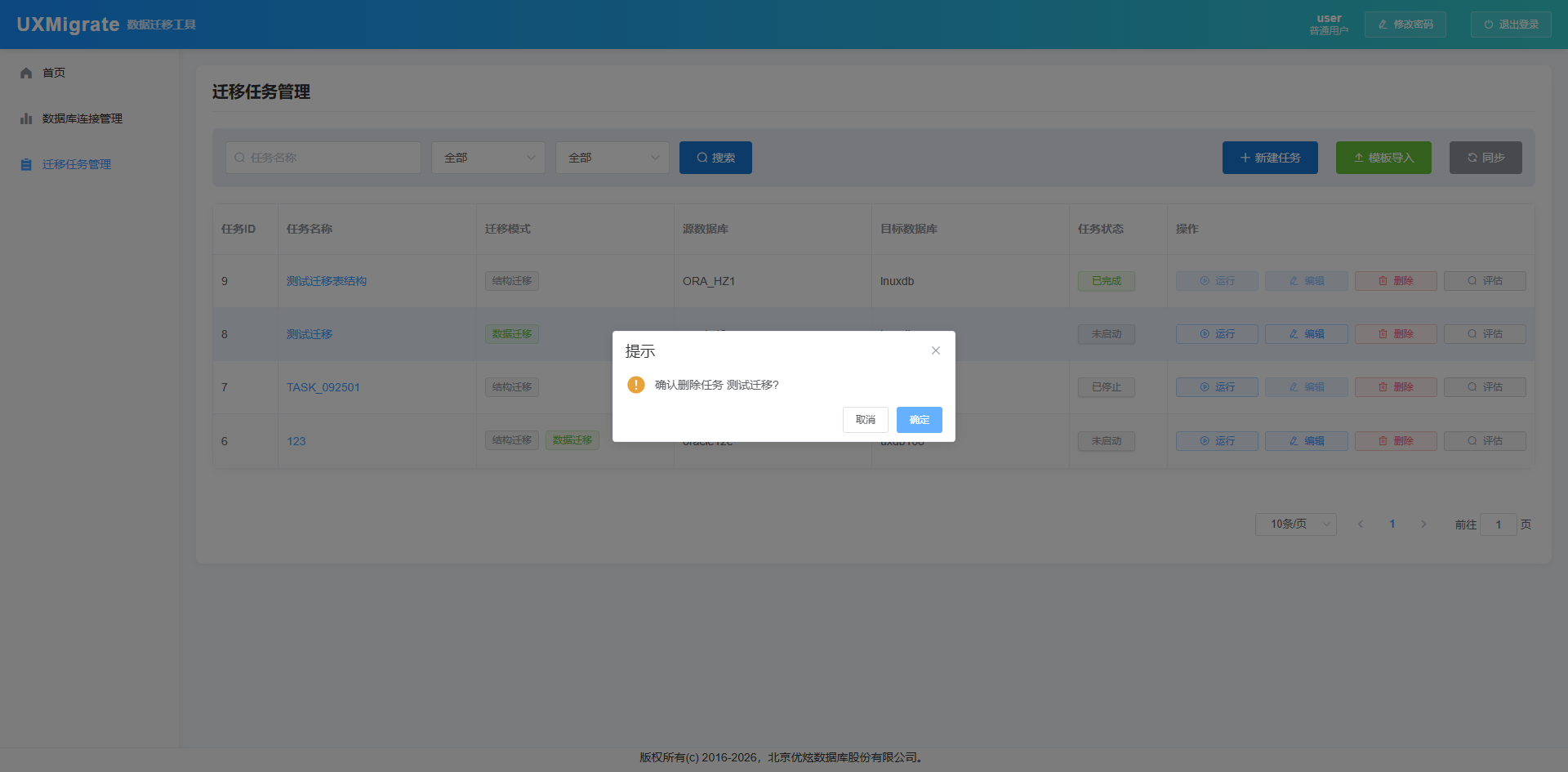

在数据迁移任务清单页，单击某行列表的“删除”按钮，弹出信息“确认删除任务+所选任务名称？”，单击“确定”按钮，删除选中的任务。若在弹窗中单击“取消”或X按钮，关闭确认弹窗，不删除任务。

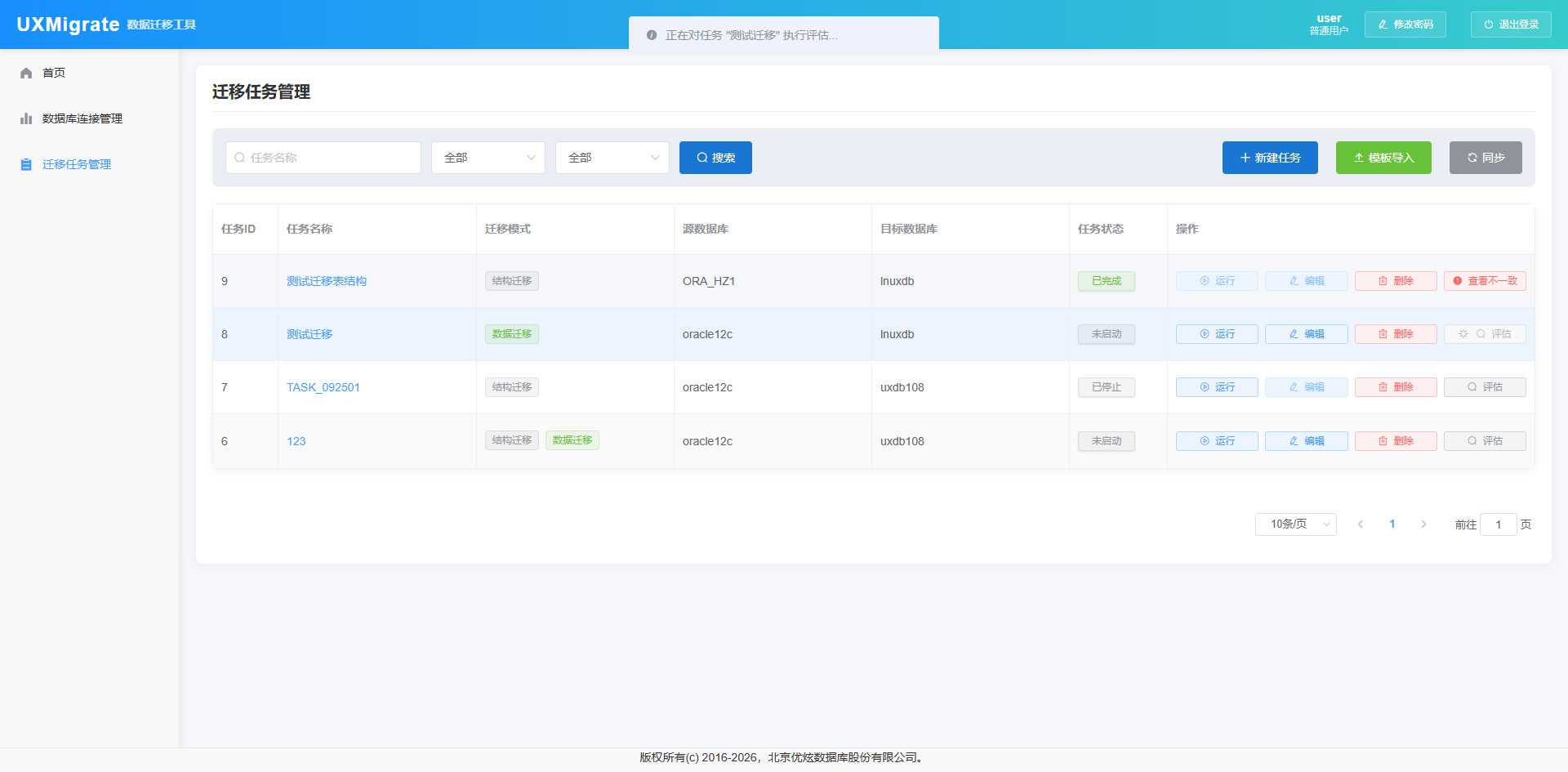

为提升迁移成功率，在迁移之前可以先进行评估，在数据迁移任务清单页，单击某行列表的“评估”按钮，开始评估。评估完成后生成评估报告。

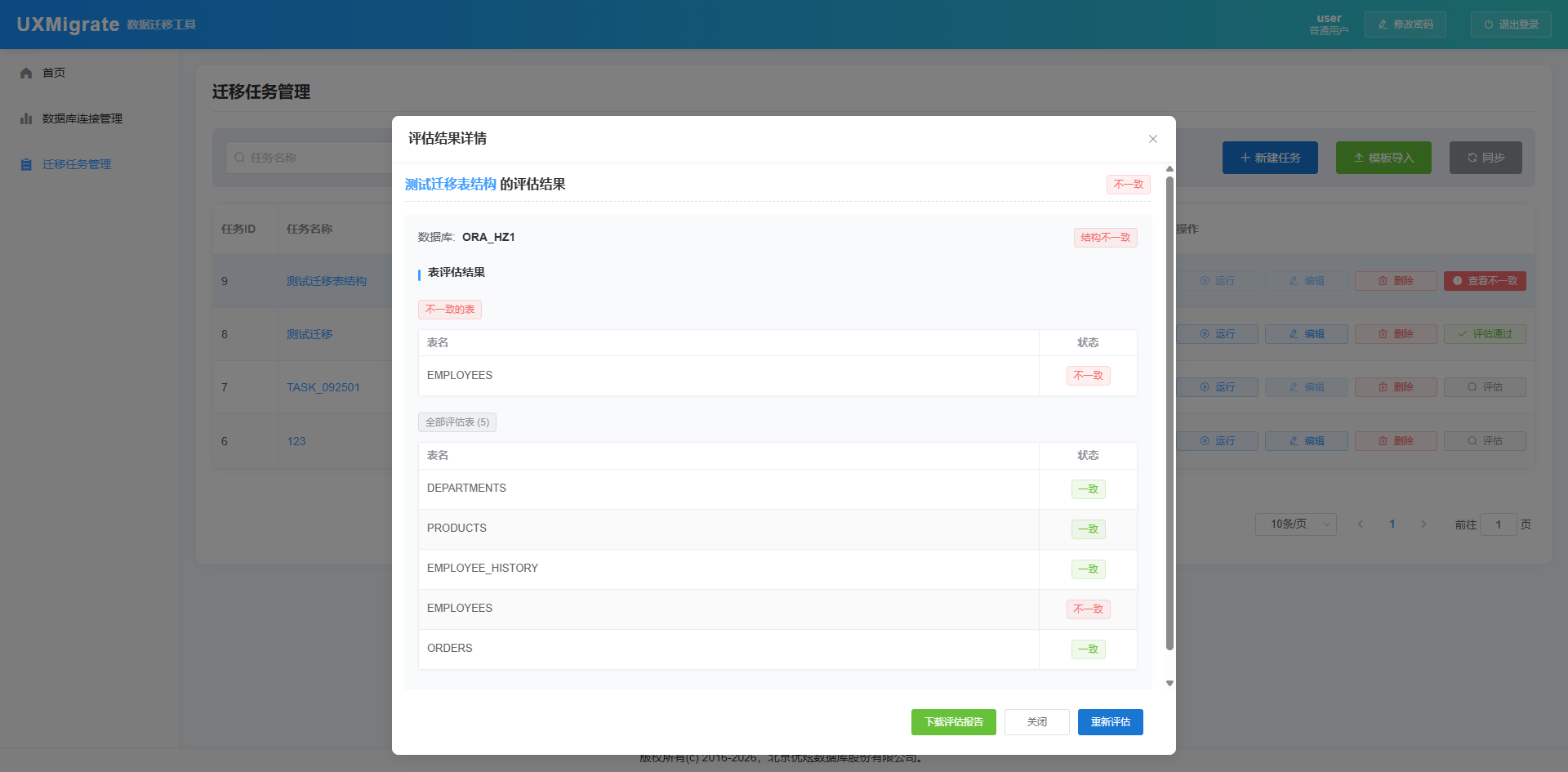

评估逻辑为先对比表、然后是对比字段、接下来对比类型、最后是字段长度，长度只针对字符类型进行对比，如果三个都匹配则评估通过。有一个不一致则评估失败。评估完成后，如果评估成功则评估按钮变为“评估通过”，如果失败则评估按钮变为“查看不一致”。点击“评估不一致”按钮即可查看评估结果详情。

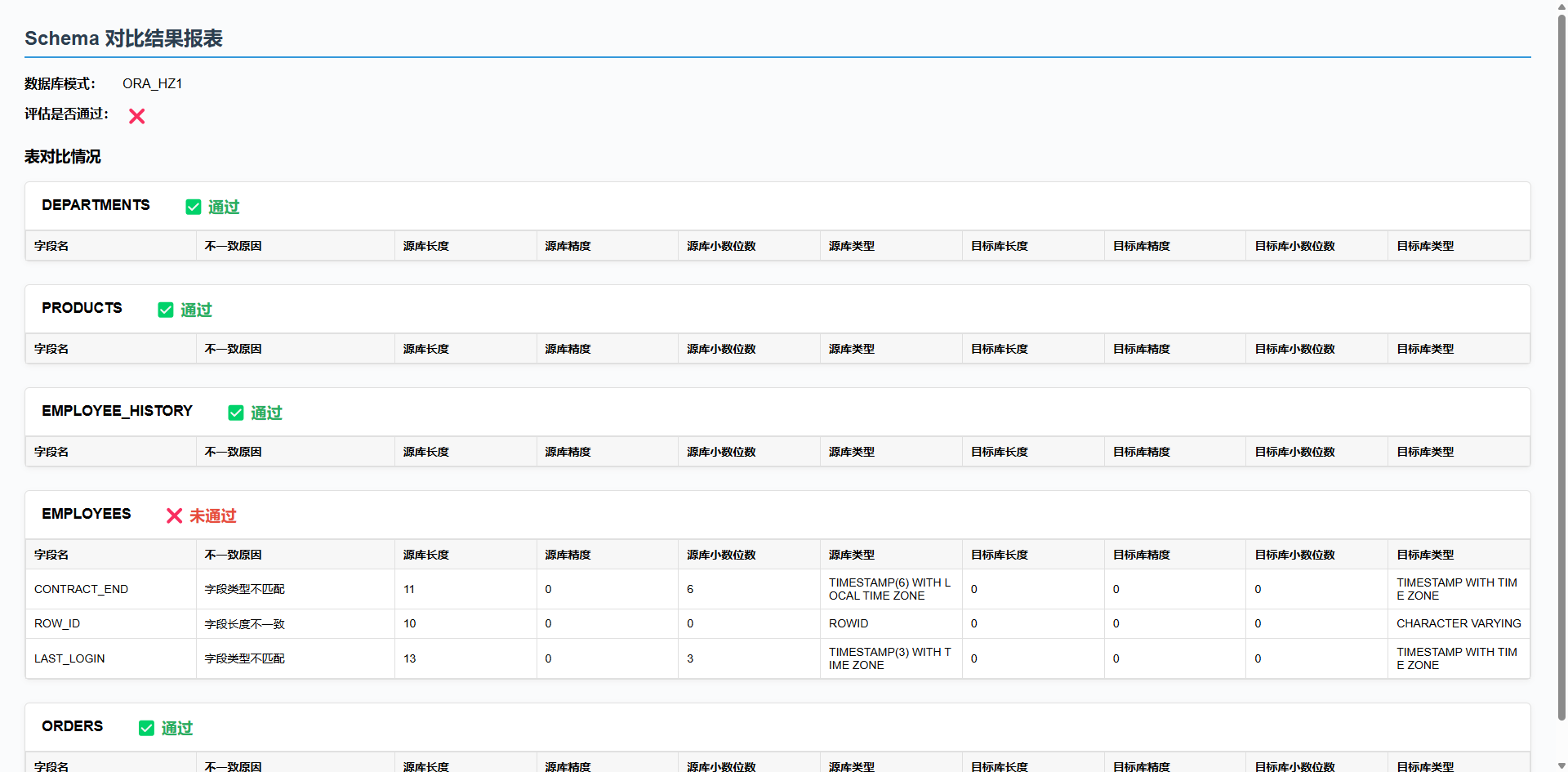

在评估结果详情页面点击“下载评估报告”按钮即可查看评估结果详情。评估通过的表，不列出具体字段内容，只显示通过。未通过评估的表会详细列出不一致的具体内容。点击“重新评估”按钮即可再次进行评估。

6.5. 任务状态

在迁移任务管理列表页面的清单中，每个任务对应的状态，状态分为4种，包含未启动、进行中、已完成、已停止。其中新建的任务状态是未启动。可以在任务详情查看任务内容。任务运行过程中显示为运行中，正常结束的任务为已完成，已停止表示任务未正常结束，发生了异常终止。进行中、已完成、已停止均可以点击并查看状态详情。

6.5.1 任务进行中

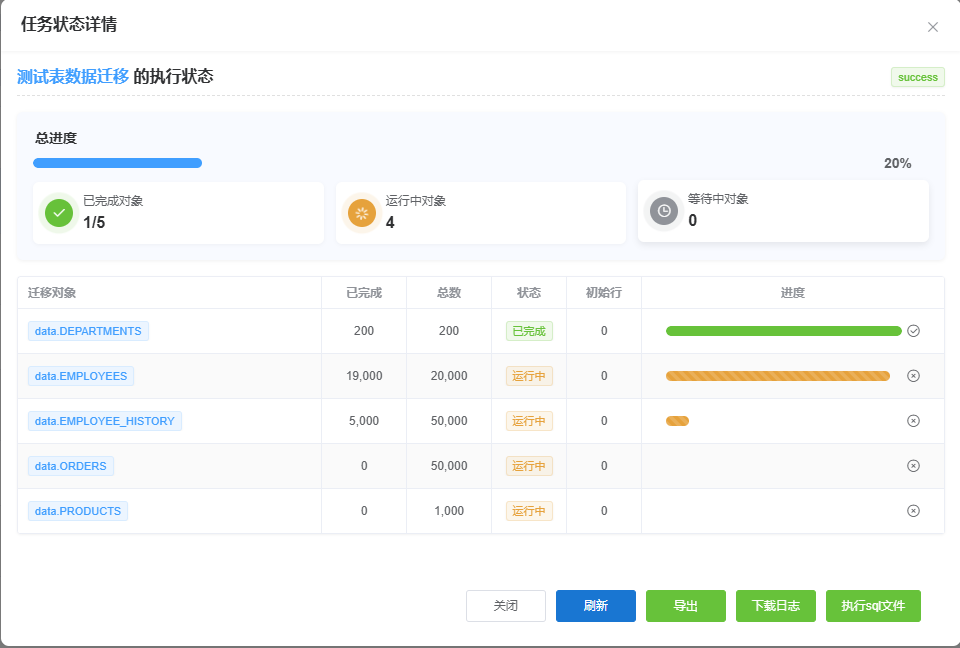

点击进行中的任务状态，可以查看到迁移任务中所有迁移对象、迁移完成数量、目标库内总数、运行状态、目标库内已存在行数以及任务进度。“刷新”按钮表示刷新当前任务状态，“导出”按钮导出迁移结果，“下载日志”按钮迁移过程中的运行全部日志，报错后“执行SQL文件”按钮，支持以拖拽的方式上传需要手动执行的sql文件，点击确定后，SQL文件立即执行，并在页面显示执行结果和错误日志。

6.5.2 任务已完成

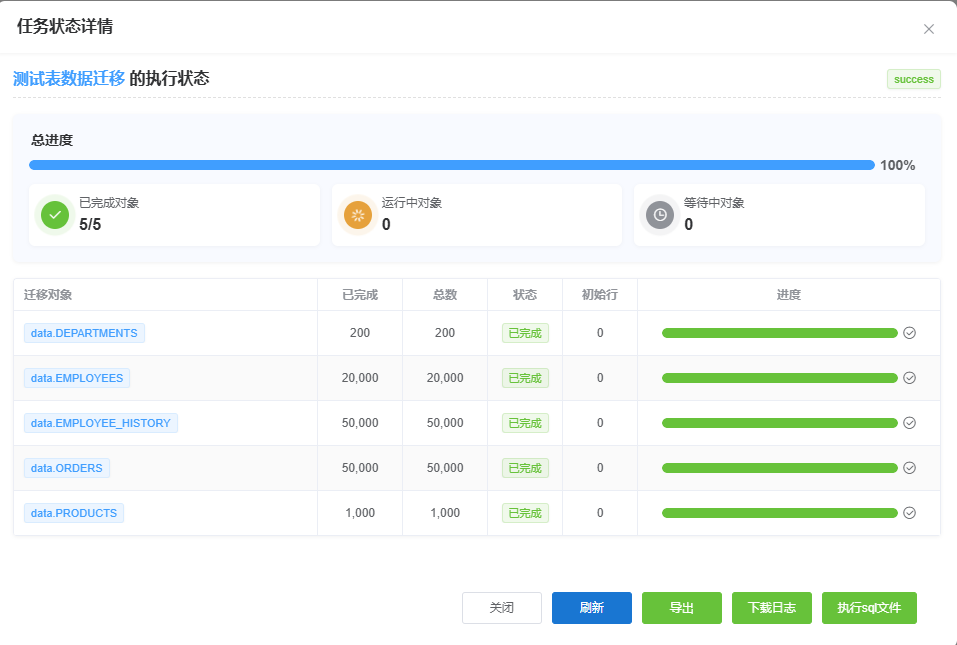

点击"已完成"的任务状态，可以查看到迁移任务的完成情况，包含所有迁移对象状态、数量以及任务进度。“刷新”按钮表示刷新当前任务状态。

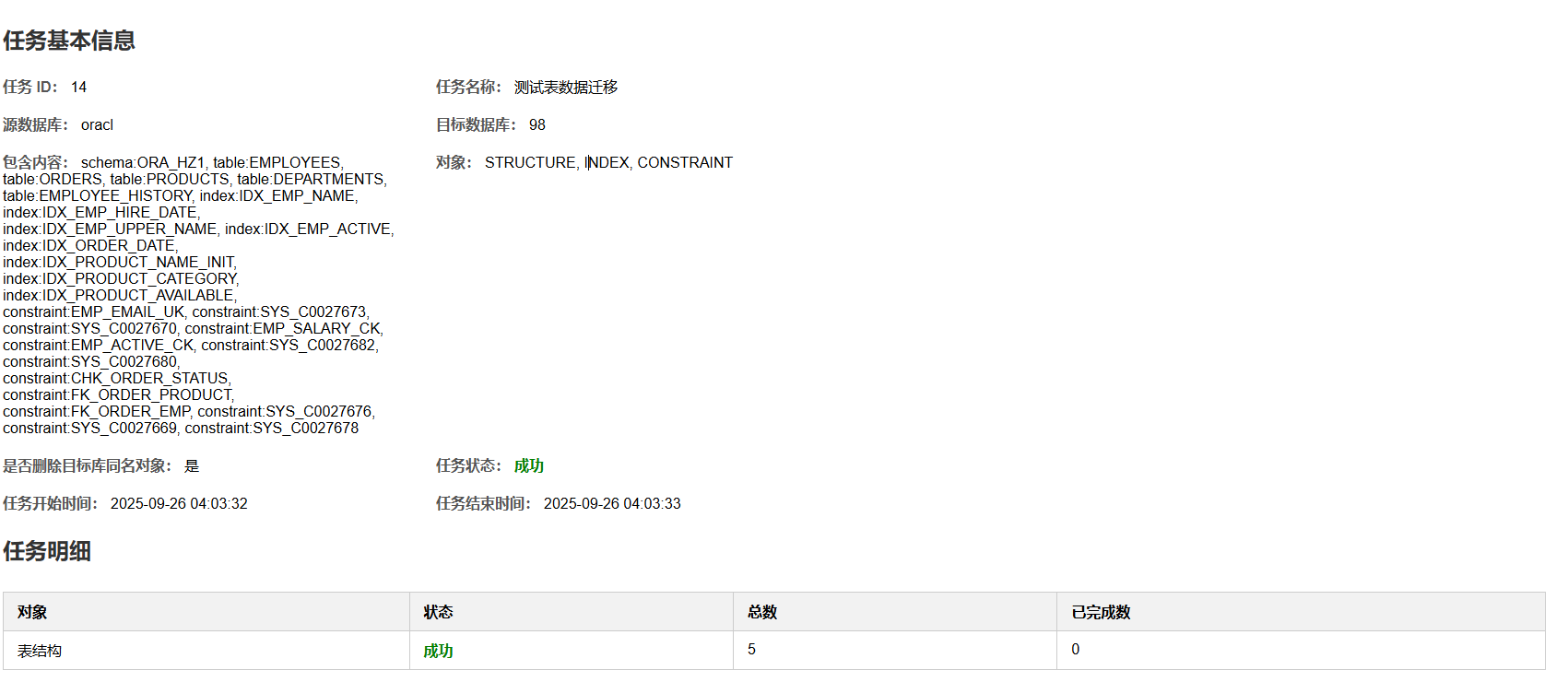

点击“导出”按钮，导出当前任务的迁移结果，以网页形式展示任务基本信息。

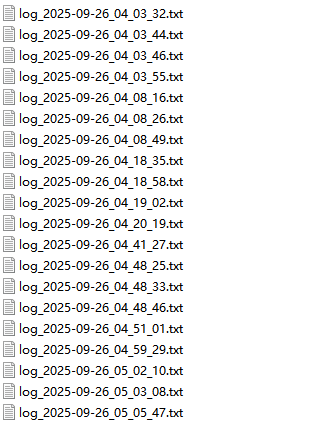

点击“下载日志”按钮，获取当前迁移过程中的运行全部日志，通过查找error信息帮助迁移操作人员定位失败原因。

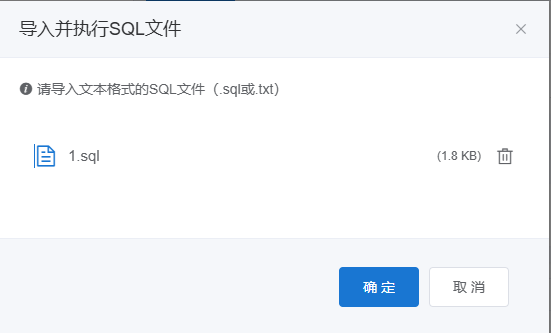

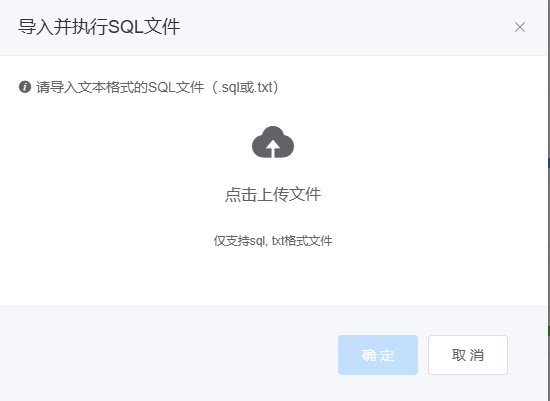

点击“执行SQL文件”按钮，支持点击上传需要手动执行的sql文件，点击确定后，SQL文件立即执行，并在页面显示执行结果和错误日志。如手动执行sql产生了错误日志必须手动关闭。

6.5.3 任务已停止

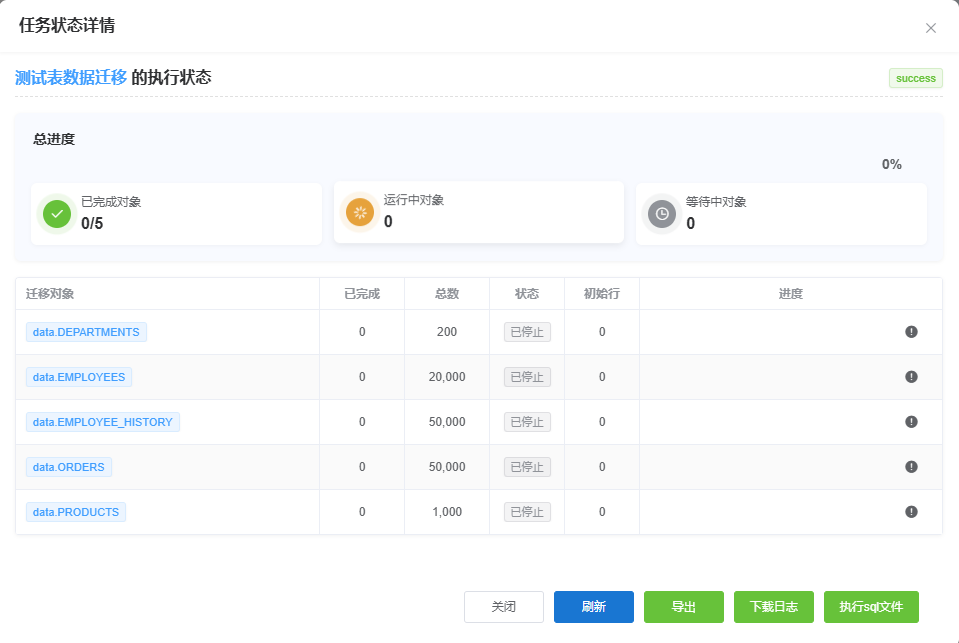

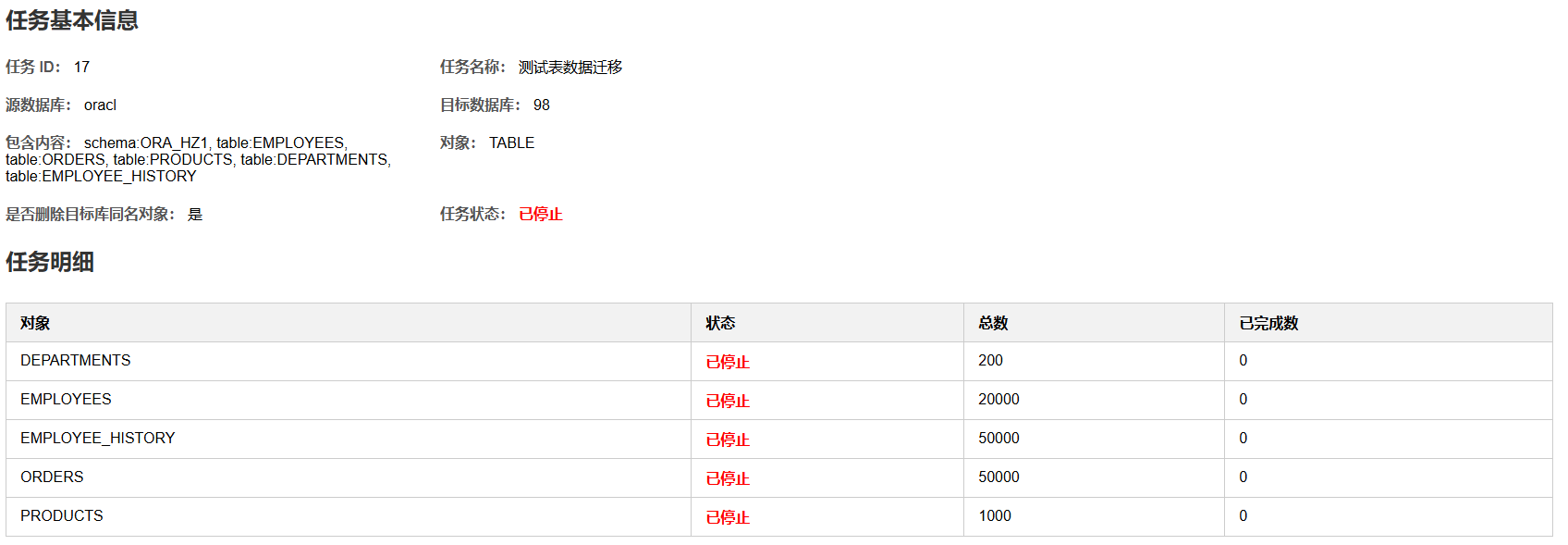

点击"已停止"的任务状态，可以查看到迁移任务的情况，包含所有迁移对象状态、数量以及任务进度。“刷新”按钮表示刷新当前任务状态。

点击“导出”按钮，导出当前任务的迁移结果，以网页形式展示任务基本信息。

点击“下载日志”按钮，获取当前迁移过程中的运行全部日志，通过查找error信息帮助迁移操作人员定位失败原因。

点击“执行SQL文件”按钮，支持点击上传需要手动执行的sql文件，点击确定后，SQL文件立即执行，并在页面显示执行结果和错误日志。如手动执行sql产生了错误日志必须手动关闭。

并在页面显示执行结果和错误日志。如手动执行sql产生了错误日志必须手动关闭。

7.附录

Oracle到UXDB数据类型映射

8.常见问题

8.1. 安装docker报错

执行yum install docker失败。

• 原因1：yum源问题

使用优炫本地镜像安装包进行安装，具体联系优炫技术支持团队获取。

• 原因2：网络连接问题

#测试网络连通性
ping -c 3 baidu.com
